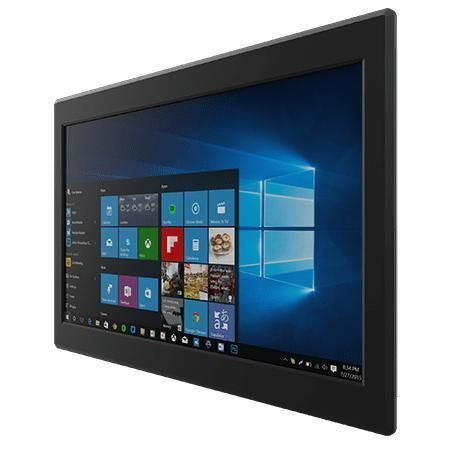

Panel PC à écran tactile résistif W22IT7T-IPA3

à écran largetactile21.5"

Présentation
Le Winmate W22IT7T-IPA3 est un Panel PC industriel frontal IP65 de 21,5 pouces équipé d'un processeur Intel® Core™ i5 (Tiger Lake). Conçu pour le contrôle des machines, l'automatisation industrielle et les interfaces homme‑machine (IHM) opérateur, il offre performance, durabilité et disponibilité adaptées aux environnements humides, poussiéreux ou exigeants.

Points clés

• Écran 21,5" Full HD (1920 x 1080)
• Processeur Intel® Core™ Tiger Lake UP3 i5-1135G7 (jusqu'à 4,2 GHz) ; options i5-1145G7E (avec vPro)
• Face avant certifiée IP65 (étanche à l'eau et à la poussière)
• Support multi‑affichage via DP / HDMI / LVDS / eDP
• Nombreux E/S : ports série, Ethernet gigabit et 2.5G, 4 x USB 3.2
• Alimentation 12 V DC (connecteur Din4), design fanless

Description détaillée
Le produit combine une façade IP65 résistante, des options d'écran tactile (écran résistif en option) ou verre de protection sans fonction tactile, et une intégration matérielle adaptée aux environnements industriels. Il propose des interfaces VGA/HDMI pratiques pour l'intégration avec diverses cartes et systèmes embarqués. Le panneau est conçu pour une installation facile (joint torique unique assurant l'étanchéité) et peut être monté en open frame, panel mount ou VESA selon l'application. Il convient aux bornes extérieures, kiosques et applications d'automatisation exposées à l'humidité et à la poussière.

Caractéristiques / Spécifications techniques

• Modèle : W22IT7T-IPA3
• Brand : Winmate
• Taille d'écran : 21.5 inches
• Résolution : 1920 x 1080
• Type tactile / verre : Écran tactile résistif (optionnel) ; verre de protection sans fonction tactile (optionnel)
• Luminosité panneau : 250 nits
• Ratio de contraste : 3000:1
• Angles de vue : 89/89/89/89
• Active area : 476.64 x 268.11 mm
• Processeur : Intel® Core™ i5-1135G7 (2.4 GHz, up to 4.2 GHz). Option : Intel® Core™ Tiger Lake UP3 i5-1145G7E (avec vPro)
• Mémoire : 2 x non‑ECC SO‑DIMM, jusqu'à 64 GB (32 GB par DIMM)
• Stockage : 128 GB SSD (par défaut) ; options 256 GB / 512 GB / 1 TB / 2 TB / 4 TB ; 1 x SATA III pour 2.5" SSD/HDD (optionnel)
• Contrôleurs Ethernet : 2 x Intel® Ethernet Controller (1 x Gigabit + 1 x 2.5 Giga)
• Security : TPM 2.0
• Systèmes d'exploitation (optionnels) : Windows 11 IoT Enterprise 64 bit ; Windows 11 Pro 64 bit ; Linux Ubuntu 22.04 (ne prend pas en charge Wake on Touch)
• WLAN / Bluetooth : prises en charge (optionnel)
• Dimensions (L x H x P) : 534 x 349 x 81 mm
• Découpe (Cut out) : 506 x 302 mm
• Poids : 7.2 kg
• Montage : Open frame (par défaut) ; Panel mount (optionnel) ; VESA mount (optionnel)
• Boîtier : Metal Housing
• Système de refroidissement : Fanless design
• Humidité de fonctionnement : 10% à 90% RH, non condensing
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Indice IP : Front IP65
• Certifications : CE, FCC
• Ports USB : 4 x USB 3.2 Gen2x1 (Type-A)
• Ports série : 1 x RS232/422/485 (par défaut RS232) ; 1 x RS232
• LAN : 1 x Gigabit LAN RJ45 ; 1 x 2.5 Gigabit LAN RJ45
• Sorties vidéo : 1 x DP 1.4 (par défaut) ; 1 x HDMI 2.0 (optionnel)
• Audio : Mic in ; Line out
• Ports d'extension : 1 x M.2 2280 M-Key (pour NVMe SSD) ; 1 x M.2 2230 E-Key (pour module Wi‑Fi) ; 1 x PCIe 4.0 (x16) slot (signal x4)
• Indicateurs : 1 x LED power ; 1 x LED storage
• Contrôles physiques : 1 x Power Button ; 1 x Reset Button
• Réglage : 1 x Brightness Adjustment Knob
• Entrée d'alimentation : 1 x 12 V DC, connecteur Din4 pin
• Alimentation / adaptateur : Alimentation 12 V DC ; adaptateur recommandé 12 V 120 W ; accessoires inclus : adaptateur 100~240 V AC to DC, cordon d'alimentation, vis VESA
