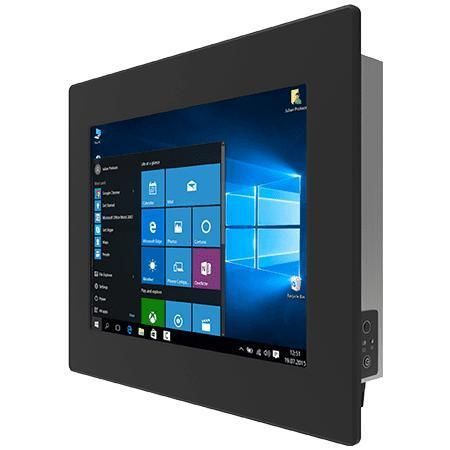

Panel PC à écran tactile résistif R12IAD3S-IPM2

LCD12.1"Intel® Core i5

Présentation
Le Winmate R12IAD3S-IPM2 est un Panel PC frontal IP65 de 12,1 pouces équipé d'un processeur Intel® Core™ i5-1235U de 12e génération, conçu pour le contrôle machine, l'automatisation industrielle et les IHM opérateur. Il associe façade étanche, boîtier métallique sans ventilateur et multiples E/S pour un déploiement fiable en environnements humides ou poussiéreux.

Points forts

• Écran 12,1 pouces 1024 x 768
• Processeur Intel® Core™ i5-1235U
• 1 x SODIMM DDR5 4800 MHz, prise en charge jusqu'à 32 Go
• Double Ethernet intégré 2.5 Gbit
• Nombreuses E/S : 2 x USB 3.2 Gen2, ports série, HDMI/VGA en option
• Façade avant protégée IP65
• Entrée 12 V DC, conception sans ventilateur

Conception étanche Front IP65
La façade avant est scellée par un joint torique en caoutchouc pour montage en panneau dans des boîtiers clients ; correctement installé, le système empêche l'entrée d'eau et de poussière. Adapté aux lignes de production humides/poussiéreuses et à l'intégration dans des bornes extérieures avec un boîtier approprié.

Options tactiles et écran
Disponible en écran résistif ou avec vitre de protection sans fonction tactile. Caractéristiques d'affichage : 1024 x 768, 500 nits, contraste 1000:1 et larges angles de vision, adaptées aux applications IHM industrielles.

Intégration et E/S
Interfaces VGA et HDMI (HDMI 2.0 en option), 2 x USB 3.2 Gen2 Type-A, ports série (par défaut RS232, option RS232/422/485), 2 x LAN 2.5 Gbit RJ45, audio (2 haut-parleurs), emplacements M.2 pour NVMe et Wi‑Fi, indicateurs LED et bouton de réglage de luminosité pour ajustement sur site.

Mécanique et thermique
Boîtier métallique avec refroidissement sans ventilateur, montage en panneau par défaut (VESA en option). Dimensions compactes et accessoires de fixation fournis pour intégration OEM ou en armoire.

Certifications

• CE
• FCC

Accessoires

• Adaptateur 100~240V AC vers 12V DC
• Cordon d'alimentation
• Vis VESA (optionnelles)
• Clips de montage

Caractéristiques techniques

• Modèle : R12IAD3S-IPM2
• Processeur : Intel® Core™ i5-1235U (base 3.3 GHz, jusqu'à 4.40 GHz)
• Mémoire : 8GB par défaut ; options 16GB, 32GB ; 1 x SODIMM DDR5 4800 MHz, max 32GB
• Stockage : 128GB SSD par défaut ; options 256GB/512GB/1TB/2TB/4TB ; 1 x SATA III pour SSD/HDD 2.5" jusqu'à 2TB (optionnel) ; 1 x M.2 2280 M-Key NVMe
• Affichage : 12.1 pouces, 1024 x 768, 500 nits, contraste 1000:1, angles 89/89/89/89
• Tactile/Vitre : Écran résistif optionnel ou vitre de protection sans tactile
• Ethernet : 2 x 2.5 Giga LAN (Intel®)
• USB : 2 x USB 3.2 Gen2 Type-A
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• Vidéo : 1 x HDMI 2.0 optionnel ; VGA pris en charge
• Audio : 2 x haut-parleurs
• Expansion : 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi)
• Indicateurs/Commandes : LED power/storage, bouton power, bouton reset, bouton réglage luminosité
• Alimentation : 1 x 12V DC, prise 2.5φ ; adaptateur 12V 120W
• Mécanique : Boîtier métal, montage panneau par défaut, VESA optionnel ; dimensions 324 x 274 x 67 mm ; découpe 302 x 234.3 mm ; poids 2.6 kg
• Refroidissement : Sans ventilateur
• Environnement : Fonctionnement 0°C à 50°C, stockage -10°C à 60°C, humidité 10%–90% RH non condensante
• Indice IP : Front IP65
• Sécurité : TPM 2.0
• Systèmes d'exploitation optionnels : Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (Wake on Touch non supporté sous Ubuntu)
• Accessoires inclus : Adaptateur AC-DC, cordon d'alimentation, vis VESA, clips de montage
