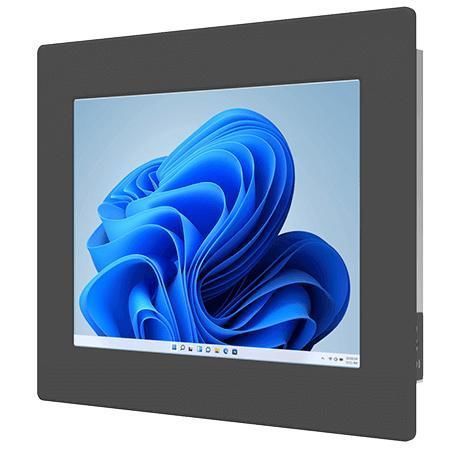

Panel PC à écran tactile résistif R12IAN3S-IPM2

TFT LCD12.1"Intel® Processor N150

Présentation
Le Winmate R12IAN3S-IPM2 est un Panel PC frontal 12,1" avec façade IP65, conçu pour la commande machine, l'automatisation d'usine et les interfaces opérateur (IHM). Basé sur la plateforme Intel® Twin Lake (N100 par défaut, N150 en option), il propose des graphismes UHD intégrés et un châssis métallique fanless adapté aux environnements industriels.

Principales caractéristiques

• Écran 12,1" XGA (1024 x 768), 500 nits, contraste 1000:1
• Plateforme Intel® Twin Lake : N100 (défaut) ou N150 (option)
• Mémoire SO-DIMM DDR5-4800, 1 emplacement, jusqu'à 16 Go
• Stockage NVMe SSD (128 Go par défaut, extensible jusqu'à plusieurs To); SATA III optionnel pour SSD/HDD 2,5"
• Double Ethernet Intel® 2,5 Gigabit
• E/S complètes : USB 3.2 Gen2 Type-C (DP Alt), USB 3.2 Type-A, USB 2.0, ports COM, HDMI optionnel
• Façade IP65 contre poussière et eau
• Montage sur panneau standard ; VESA en option
• Boîtier métallique, conception sans ventilateur ; prise en charge TPM 2.0

Points forts

• Affichage compact pour IHM avec rendu XGA lisible en milieu industriel
• Options de performance évolutives via N100/N150 et mémoire/stockage extensibles
• Connectivité variée pour intégration avec automates et équipements terrain
• Réseau haute vitesse grâce au dual 2,5 GbE pour transferts industriels

Certifications

• CE
• FCC

Accessoires (inclus / optionnels)

• Adaptateur 100 ~ 240V AC vers DC (12V 50W)
• Cordon d'alimentation
• Clips de montage ; vis VESA (optionnelles)

Caractéristiques techniques

• Modèle : R12IAN3S-IPM2
• Affichage : 12,1" XGA (1024 x 768), 500 nits, contraste 1000:1, surface active 245.76 x 184.32 mm
• Tactile / Verre : écran résistif optionnel ou verre de protection sans tactile
• Processeur : Intel® N100 (par défaut, up to 3.40 GHz) ou Intel® N150 (option, up to 3.60 GHz)
• Mémoire : 4 Go par défaut ; options 8 Go / 16 Go (1 x SO-DIMM DDR5-4800, max 16 Go)
• Stockage : SSD NVMe 128 Go par défaut ; options 256 Go / 512 Go / 1 To / 2 To / 4 To ; 1 x SATA III pour SSD/HDD 2,5" (si NVMe absent)
• Ethernet : 2 x Intel® 2.5 Gigabit Ethernet
• WLAN / Bluetooth : support optionnel via slot M.2 2230 E-Key
• USB : 1 x USB 3.2 Gen2 Type-C (DP Alt), 2 x USB 3.2 Gen1 Type-A, ports USB 2.0 supplémentaires
• Série : 1 x RS232/422/485 (défaut RS232) + 1 x RS232
• Vidéo : 1 x HDMI 2.0b (option)
• Audio : 2 x haut-parleurs intégrés
• Indicateurs & commandes : LED alimentation, LED stockage, bouton power, bouton reset, molette réglage luminosité
• Alimentation : entrée 1 x 12V DC, jack 2.5φ ; adaptateur 12V 50W
• Mécanique : 324 x 274 x 57 mm ; découpe 303 x 234.5 mm ; poids 2,6 kg
• Montage : montage sur panneau (par défaut) ; VESA optionnel
• Boîtier : métallique ; refroidissement : sans ventilateur
• Environnement : fonctionnement 0°C à 50°C ; stockage -10°C à 60°C ; humidité 10% à 90% HR sans condensation
• Indice frontal IP : IP65
• Sécurité : TPM 2.0
