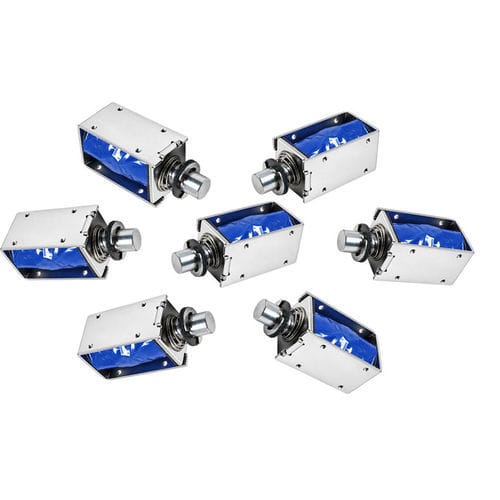

Électro-aimant linéaire WL1253

de verrouillagede maintienindustriel

Présentation
Le WL1253 est un solénoïde push-pull de grand format conçu pour convertir l'énergie électrique en mouvement linéaire à forte poussée pour l'automatisation industrielle, les machines, les serrures et les systèmes de commande de mouvement. Il associe une bobine, un plongeur en ferromagnétique usiné de précision, un boîtier métallique robuste et un circuit magnétique optimisé pour assurer des opérations de poussée et de traction stables avec une bonne répétabilité et une longue durée de vie.

Principe de fonctionnement
Lorsque la bobine est alimentée en tension continue, un champ magnétique actionne le plongeur interne. Selon la polarité de la bobine, la géométrie du circuit magnétique et l'agencement mécanique, le plongeur peut produire des mouvements de poussée et de traction. Le retour se fait par un ressort de rappel interne ou un mécanisme externe lorsque le courant est coupé ou inversé.

Principales caractéristiques

• Fonctionnement bidirectionnel (poussée et traction) avec forte force de sortie
• Boîtier métallique durable et plongeur de précision pour des performances constantes
• Conception électromagnétique optimisée pour une conversion d'énergie efficace
• Options personnalisables : tension, course, force et fixation
• Configurabilité pour fonctionnement continu ou intermittent selon le modèle
• Temps de réponse rapide, faible maintenance et bonne répétabilité

Applications industrielles

• Équipements d'automatisation : opérations de serrage, positionnement et libération
• Machines industrielles : commande de gabarits, systèmes de changement d'outil et équipements lourds
• Sécurité et contrôle d'accès : serrures électriques et mécanismes de portes
• Dispositifs médicaux : mécanismes réglables et systèmes de positionnement
• Distributeurs automatiques, bancs d'essai, armoires électriques et systèmes d'automatisation sur mesure

Conseils de conception et de sélection

• La force dépend de la position de la bobine, du courant, du design du circuit magnétique, de l'entrefer, du diamètre du plongeur et de la longueur de course
• Les forces de poussée et de traction diffèrent ; vérifiez toujours la courbe force vs course à la position de travail requise
• Considérez le cycle de service et la dissipation thermique : un service continu plus élevé nécessite des bobines avec une meilleure évacuation de chaleur
• Appliquez des facteurs de sécurité : généralement 1,2–1,5 pour usage léger, 1,5–2 pour usage industriel, 2–3 pour fortes vibrations/impacts
• Vérifiez la plage de température de fonctionnement et la protection environnementale requise pour l'application

Guide de calcul de la force (résumé)

• Déterminez la charge totale (gravité, frottement, forces de ressort) et appliquez un facteur de sécurité
• Intégrez la friction, la précharge du ressort et toute force résistive additionnelle dans le calcul de la charge
• Considérez la variation de la force le long de la course : la force maximale se produit souvent en position finale et diminue avec un entrefer plus grand
• Choisissez un solénoïde dont la force à la course requise dépasse la force calculée nécessaire

Avantages et limites

• Avantages : actionneur compact à forte force, fonctionnement bidirectionnel, réponse rapide, personnalisable et maintenance réduite par rapport aux solutions hydrauliques/pneumatiques
• Limites : les modèles à force élevée peuvent consommer plus d'énergie et générer de la chaleur ; la course est généralement plus courte que les vérins pneumatiques ; un appariement correct du cycle de service et de la charge est nécessaire pour éviter la surchauffe ou une durée de vie réduite

Caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model Number: WL1253
• Tension nominale (V) : DC6-60V
• Puissance nominale (W) : 10-100 W
• Mode de fonctionnement : Poussée et traction
• Force de maintien (N) : 1 N à 10 N
• Course (mm) : 2-10 mm ou personnalisée
• Cycle de service : Continu ou 100-80%
• Durée de vie : 200 000 cycles
• Certification : CE, RoHS, ISO9001
• Matériau : Aimant ferreux supérieur
• Longueur des fils (mm) : 200 mm
• Type de fixation : Vis
• Tolérance dimensionnelle : ±0,1 mm
• Étanchéité : Aucune
• Classe d'isolation : B
• Test Hi-Pot : AC 600V 50/60Hz 2s
• Force de maintien sans excitation : 0
• Température de fonctionnement : -10°C à 100°C
• Cycle de service : 1-100%
• Profondeur de filetage (mm) : /
• Conditions de paiement : TT ou LC à vue
• Commande d'échantillon : Oui
• Garantie : 1 an
• MOQ : 1000 pcs
• Capacité d'approvisionnement : 5000 pcs par semaine
• Délais de livraison : 30 jours
• Port de chargement : Shenzhen
