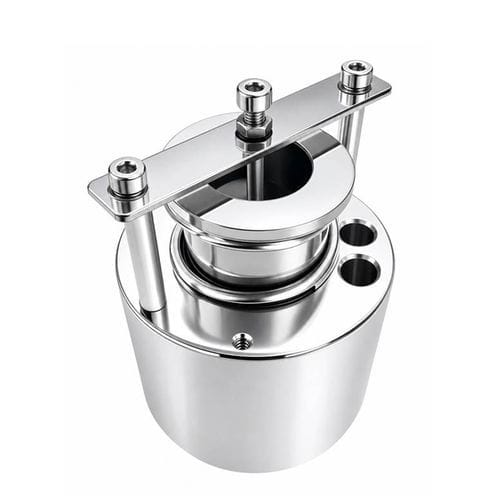

Électro-aimant linéaire WL7050

de laboratoiresans entretiencompact

Présentation
Le solénoïde pour pompe doseuse WL7050 est un actionneur électromagnétique destiné à entraîner le piston ou la membrane d'une pompe doseuse pour un dosage précis de faible volume. L'ensemble comprend une bobine et un noyau mobile (plongeur) ; lorsque la bobine est alimentée, le champ magnétique déplace le plongeur pour provoquer le déplacement contrôlé du fluide. Par rapport aux solutions motorisées, ce type d'actionneur est plus compact, offre une réponse rapide et nécessite moins d'entretien.

Applications

• Distributeurs chimiques et systèmes de dosage
• Traitement des eaux (injection chimique, ajustement du pH)
• Équipements médicaux et instruments de laboratoire
• Agroalimentaire (dosage de parfums, additifs)
• Automatisation industrielle (lubrification, distribution de liquides de refroidissement et produits chimiques)
• Systèmes agricoles (engrais, pesticides)
• Traitement textile, machines d'impression, systèmes d'additifs carburant, équipements de protection environnementale

Fonctionnement
Le solénoïde fonctionne par électromagnétisme : l'alimentation de la bobine génère un champ magnétique qui déplace le plongeur. Ce mouvement linéaire actionne le piston ou la membrane de la pompe pour transférer un volume défini. À la coupure de l'alimentation, un ressort de rappel repositionne le plongeur, permettant l'ouverture de la valve d'aspiration et le remplissage de la chambre. Le débit est déterminé par la longueur de course et la fréquence d'actionnement.

Caractéristiques et avantages

• Réponse rapide et dosage précis
• Gabarit réduit pour installations à contraintes d'encombrement
• Conception électromécanique simple avec moins de pièces mobiles
• Moins d'entretien que les actionneurs motorisés
• Options matériaux résistants à la corrosion pour fluides agressifs

Avantages & Inconvénients

• Avantages : dosage précis en faible volume, actionnement rapide, compacité, efficacité énergétique
• Inconvénients : peu adapté aux très forts débits, génération de chaleur en fréquence élevée, possibles vibrations/bruits, durée de vie réduite en milieu fortement agressif sans matériaux appropriés

Dépannage (problèmes courants & causes)

• Démarrage impossible : tension d'alimentation incorrecte, bobine endommagée, connexions électriques défectueuses, surchauffe
• Performance réduite : tension d'entrée insuffisante, ressorts ou plongeurs usés
• Fuite de fluide : plongeurs ou membranes endommagés, joints usés
• Surchauffe : fonctionnement continu en fréquence élevée ou tension incorrecte — améliorer ventilation ou réduire le cycle de service
• Vibrations/bruit : montage incorrect, composants usés ou déséquilibrés — inspection et maintenance recommandées

Fiche technique
Brand: Weilong Technology
Model Number: WL7050
Rated Voltage (V): DC220V
Rated Power (W): 150–200 W
Work Mode: Push and Pull
Holding Force (N): 30 kg
Stroke (mm): 2–5 mm (personnalisable)
Working Duty: 10%
Service Life: 200,000 cycles
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 mm
Install Style: Screw-mounted
Tolerance of Dimension: ±0.1 mm
Water-proof: None (standard)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C à 100°C
Duty Cycle: 1–100%
Payment Term: TT ou LC à vue
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs par semaine
Delivery Time: 30 days
Port of Loading: Shenzhen

Caractéristiques techniques

• Brand: Weilong Technology
• Model: WL7050
• Tension nominale: DC220V
• Puissance nominale: 150–200 W
• Mode de fonctionnement: Push and Pull
• Force de maintien: 30 kg
• Course: 2–5 mm (personnalisable)
• Degré d'utilisation: 10%
• Durée de vie: env. 200 000 cycles
• Certifications: CE, RoHS, ISO9001
• Matériau: superior magnet iron
• Longueur des fils: 200 mm
• Installation: montage par vis
• Tolérance dimensionnelle: ±0,1 mm
• Classe d'isolation: B
• Test Hi‑Pot: AC 600V 50/60Hz 2s
• Plage de température de fonctionnement: -10°C à 100°C
• Plage de cycle de service: 1–100%
• Garantie: 1 an
• MOQ: 1000 pcs; Capacité: 5000 pcs/semaine; Délai indicatif: 30 jours
