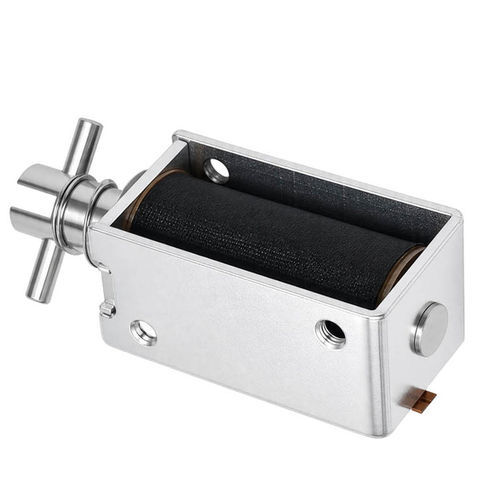

Électro-aimant linéaire WL0729

sans entretiencompactDC

Présentation
Actionneur solénoïde linéaire push-pull compact conçu pour fournir un mouvement linéaire bidirectionnel contrôlé destiné à l'automatisation industrielle et aux systèmes électromécaniques. L'alimentation de la bobine interne génère un champ magnétique qui déplace le plongeur axialement pour produire une force de poussée ou de traction.

Avantages clés

• Mouvement linéaire direct pour des opérations rapides et répétables
• Format compact pour intégration dans des espaces contraints
• Variantes de tension, de course et de fixation pour s'adapter aux applications
• Conception à faible maintenance adaptée aux environnements à cycles élevés si correctement spécifié

Principe de fonctionnement
L'actionneur comprend une bobine entourant un plongeur en fer mobile. Lorsqu'elle est alimentée, la bobine crée un champ électromagnétique qui attire ou repousse le plongeur pour produire un déplacement linéaire. Séquence typique :

• Le courant alimente la bobine
• Un champ magnétique est généré
• Le plongeur se déplace axialement (pousse ou tire)
• La sortie mécanique actionne une vanne, un verrou ou un interrupteur
• Le mécanisme de retour (généralement un ressort) ou la coupure d'alimentation ramène le plongeur

Caractéristiques principales

• Fonction push-pull avec courses sélectionnables (1–7 mm)
• Large plage de tensions (DC 3–48V) et variantes de puissance (10–20 W)
• Boîtier en acier au carbone revêtu zingué pour protection mécanique
• Configurations optionnelles : rappel par ressort, variantes pour cycle de service élevé, réduction de bruit et fixation ajustable
• Classe d'isolation F et test hi-pot (AC 600V 2s)

Applications

• Automatisation d'usine : pinces, alimentateurs, positionnement et commutation rapide
• Sous-systèmes automobiles : serrures, dispositifs de carburant, verrous de sécurité
• Équipements médicaux : pompes, dispositifs de diagnostic, mécanismes de réglage
• Systèmes de sécurité et contrôle d'accès : serrures électroniques, portes automatiques
• Autres : distributeurs automatiques, robotique, CVC, équipements agricoles et instrumentations de laboratoire

Fiche technique (résumé)

• Marque: Weilong Technology
• Modèle: WL0729
• Tension nominale (V): DC 3–48V
• Puissance nominale (W): 10–20 W
• Type de fonctionnement: Push-pull
• Force de maintien (N): 1–6 N
• Course (mm): 1–7 mm
• Temps de réarmement (s): 1 s
• Durée de vie: 300 000 cycles
• Certifications: CE, RoHS, ISO9001
• Matériau: boîtier en acier au carbone avec revêtement zingué
• Longueur des fils (mm): 200
• Style d'installation: vis réglable
• Tolérance dimensionnelle: +/- 0.1 mm
• Indice d'étanchéité: None
• Classe d'isolation: F (155°C)
• Test hi-pot: AC 600V 50/60Hz 2s
• Force en non-excitation: 0 N
• Température de fonctionnement: -10°C à 100°C
• Cycle de service: 1–100%
• Modalités de paiement: TT ou LC à vue
• Commande d'échantillon: Oui
• Garantie: 1 an
• MOQ: 500 pcs
• Capacité d'approvisionnement: 5000 pcs/semaine
• Délai de livraison: 30 jours
• Port de chargement: Shenzhen

Dépannage / Maintenance

• L'actionneur ne se déplace pas : vérifier la tension d'alimentation, le câblage et la continuité de la bobine ; remplacer si la bobine est endommagée
• Force insuffisante : vérifier la tension correcte, la sélection de l'actionneur et la charge mécanique
• Surchauffe : vérifier le cycle de service et la tension ; prévoir refroidissement ou modèle à cycle élevé
• Mouvement lent ou irrégulier : inspecter les frottements, ressorts usés ou courant insuffisant
• Bruit excessif : contrôler le serrage des fixations, l'alignement et les impacts mécaniques
• Réduction de durée de vie : protéger contre les surcharges et contaminants, installer correctement
