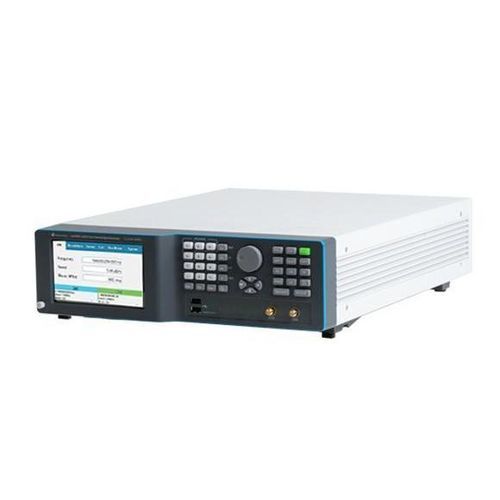

Générateur de signal LSX4092B

de micro-ondesRFà double canal

Présentation
La famille Lucid-X (LSX) est une série modulaire et compacte de générateurs de signaux micro-ondes disponible en plusieurs formats (benchtop, desktop, module PXIe, rackmount, portable). Cette famille offre un faible bruit de phase jusqu'à 40 GHz, prend en charge l'exploitation multi-canal cohérente et propose des fonctions avancées de modulation analogique et par impulsions.

Caractéristiques clés

• Plage de fréquences jusqu'à 40 GHz (famille Lucid-X)
• Configuration benchtop double canal (LSX4092B)
• Commutation de fréquence rapide : <10 μs (option ultra-rapide disponible)
• Commutation cohérente pour applications multi-canaux à cohérence de phase
• Modulation analogique : AM, FM, PM, Sweep et modulation par impulsions
• Bruit de phase (typique) : -148 dBc/Hz @100 MHz (offset 10 kHz) ; -133 dBc/Hz @1 GHz (offset 10 kHz) ; -114 dBc/Hz @10 GHz (offset 10 kHz)
• Harmoniques typiquement -50 dBc ; spur non harmoniques typiquement -90 dBc
• Modulateur d'impulsions rapport marche/arrêt typique ~70 dB ; temps de montée/descente <15 ns
• Interfaces : LAN, USB, SPI
• Contrôle & programmation : SCPI/VISA ; support via Python, MATLAB, C#/C++, LabVIEW ; panneau frontal virtuel inclus

Capacités détaillées
Intégrité et pureté du signal
La famille Lucid-X garantit un haut niveau de pureté spectrale sur l'ensemble de la bande jusqu'à 40 GHz. Exemples typiques de bruit de phase à 10 kHz d'offset : -148 dBc/Hz (100 MHz), -133 dBc/Hz (1 GHz), -114 dBc/Hz (10 GHz). Les performances en harmoniques et spurious rendent la série LSX adaptée comme oscillateurs locaux, horloges ADC/DAC, tests d'intermodulation et autres applications RF exigeantes.

Commutation de fréquence rapide
La commutation ultra-rapide des fréquences, atteignant l'échelle des microsecondes, réduit les temps morts dans les séquences de test automatisées et permet de simuler de manière réaliste des formes d'onde à saut de fréquence utilisées en radar, guerre électronique et communications sécurisées.

Modulation analogique et par impulsions
Prise en charge étendue des modulations analogiques : FM (déviation maximale jusqu'à 10 MHz ; vitesses jusqu'à 1 MHz), AM (profondeur linéaire jusqu'à 90 % ; vitesses jusqu'à 100 kHz) et PM (déviation crête jusqu'à 360°). La modulation par impulsions offre un fort rapport marche/arrêt (~70 dB) et des temps de montée/descente rapides (<15 ns). Les modes Sweep et Pattern/Pulse sont pris en charge pour des scénarios de génération de signaux complexes.

Contrôle et programmation
Conçus pour l'intégration système et l'automatisation, les appareils Lucid-X implémentent SCPI via VISA. Le contrôle à distance via LAN ou USB est pris en charge ; intégration prête pour Python, MATLAB, C#/C++, NI LabVIEW. Un panneau frontal virtuel permet un contrôle GUI local et réseau.

Informations de commande
Modèle : LSX4092B — Générateur de signaux micro-ondes benchtop double canal 40 GHz
Options (résumé) :

• MOD — Pack modulation (AM, FM, PM)
• LP — Option basse puissance (-70 dBm) (disponibilité selon format)
• ELP1 / ELP2 — Plages basse puissance étendues (par canal / deux canaux)
• EPR1 / EPR2 — Plages de puissance étendues (par canal / deux canaux) de -130 dBm à +27 dBm
• PLS — Option modulation par impulsions
• PAT — Option modulation par pattern
• FS — Option commutation rapide (100 μs)
• UFS — Option commutation ultra-rapide (10 μs) (disponible selon format)
• BAT / BAT2 / CHA — Options batterie et chargeur pour modèles portables
• W-RACK — Kit fixation en rack
• WE — Extension de garantie (1 an)

Accessoires (exemples)

• Kit de montage 19" simple en rack (W-Rack)
• Malette / kit de transport professionnel

Spécifications techniques

• Modèle : LSX4092B (Générateur de signaux micro-ondes benchtop double canal 40 GHz)
• Fréquence maximale : jusqu'à 40 GHz
• Canaux : Double (2 canaux, cohérents)
• Bruit de phase (typique, offset 10 kHz) : -148 dBc/Hz @100 MHz ; -133 dBc/Hz @1 GHz ; -114 dBc/Hz @10 GHz
• Harmoniques : typ. -50 dBc
• Spurious non harmoniques : typ. -90 dBc
• Commutation rapide : capacité <10 μs ; options de commande FS (100 μs) et UFS (10 μs)
• FM : déviation max jusqu'à 10 MHz ; vitesses jusqu'à 1 MHz
• AM : profondeur linéaire jusqu'à 90 % ; vitesses jusqu'à 100 kHz
• PM : déviation crête jusqu'à 360°
• Modulation par impulsions : rapport marche/arrêt ~70 dB ; temps de montée/descente <15 ns
• Interfaces : LAN, USB, SPI
• Contrôle à distance : SCPI via VISA ; support Python, MATLAB, C#/C++, LabVIEW
• Formats : Benchtop, Desktop, Rackmount, module PXIe, Portable
• Applications typiques : oscillateurs locaux (STALO), tests radar, guerre électronique, horloges DAC/ADC, beam-forming, configurations de test multi-canaux cohérents
