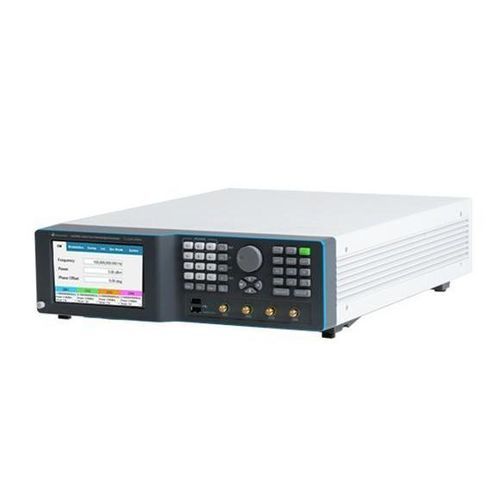

Générateur de signal LSX1494B

de micro-ondesRFmono-canal

Présentation
La famille Lucid‑X (LSX) est une plate‑forme modulaire et compacte de générateurs de signaux micro‑ondes conçue pour un faible bruit de phase, un commutation fréquentielle cohérente et des formats de boîtier flexibles. Le LSX1494B est la configuration benchtop 4 canaux spécifiée à 14 GHz, adaptée aux laboratoires et bancs d'essai nécessitant des sources multi‑canaux cohérentes et des capacités de modulation avancées.

Principales caractéristiques

• Architecture modulaire et encombrement réduit, disponible en Desktop, PXIe, Benchtop, Rackmount et Portable
• Commutation rapide : options ultra‑rapides jusqu'à 10 μs ; option rapide 100 μs
• Commutation fréquentielle cohérente pour un fonctionnement multi‑canal à stabilité de phase
• Modulation analogique : AM, FM, PM, balayage et modulation par impulsions
• Bonne pureté spectrale et faible bruit de phase
• Interfaces standard : LAN, USB et SPI

Performances

• Exemples de bruit de phase (famille Lucid‑X) : -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz (offset 10 kHz)
• Harmoniques typiquement ≤ -50 dBc ; parasites non harmoniques ≤ -90 dBc
• Modulation par impulsions : rapport ON/OFF ≈ 70 dB ; temps de montée/descente < 15 ns
• FM : déviations jusqu'à 10 MHz, taux jusqu'à 1 MHz
• AM : profondeur linéaire jusqu'à 90 %, taux jusqu'à 100 kHz
• PM : déviation crête jusqu'à 360°

Modulation et commutation
La famille LSX prend en charge la modulation analogique (AM, FM, PM, balayage) ainsi que la modulation par impulsions et par motifs. La commutation fréquentielle rapide et cohérente permet de simuler des environnements à saut de fréquence et des scénarios impulsion‑à‑impulsion (radar, guerre électronique, communications sécurisées). L'option ultra‑rapide (10 μs) est disponible pour les applications critiques en temps.

Commande et programmation

• Ensemble de commandes SCPI standard et architecture VISA pour le contrôle à distance
• Environnements supportés : Python, MATLAB, C#/C++, LabVIEW
• Panneau virtuel pour commande graphique locale ou distante

Informations de commande (extrait)
LSX1494B | Générateur de signaux benchtop 14 GHz, 4 canaux

Options courantes :

• MOD : pack modulation (AM, FM, PM) — disponible sur PXIe / Rackmount / Benchtop / Desktop / Portable
• LP : option basse puissance (-70 dBm) — incluse pour Benchtop/Rack/PXIe/Desktop/Portable
• PLS : modulation par impulsions — disponible sur tous les formats
• UFS : commutation ultra‑rapide (10 μs) — Benchtop / Rackmount
• BAT/BAT2/CHA : batteries et chargeurs — uniquement Portable

Remarques
Les options, kits de rack, housses de transport, batteries et extensions de garantie doivent être spécifiés lors de la commande.

Caractéristiques techniques

• Dénomination commerciale : LSX1494B (14 GHz, 4 canaux, Benchtop)
• Format : Benchtop, quatre canaux
• Capacité fréquentielle de la famille : jusqu'à 40 GHz (maximum de la famille) ; LSX1494B spécifié à 14 GHz
• Bruit de phase (exemples) : -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz)
• Harmoniques et parasites : harmoniques ≈ -50 dBc ; non‑harmoniques ≈ -90 dBc
• Vitesse de commutation : rapide 100 μs ; ultra‑rapide 10 μs (option)
• Modulation impulsionnelle : ON/OFF ≈ 70 dB ; montée/descente < 15 ns
• FM : déviation max 10 MHz, taux jusqu'à 1 MHz
• AM : profondeur linéaire jusqu'à 90 %, taux jusqu'à 100 kHz
• PM : déviation crête jusqu'à 360°
• Interfaces : LAN, USB, SPI ; compatible SCPI/VISA
• Commande : panneau virtuel local ; contrôle distant via Python, MATLAB, C#/C++, LabVIEW
• Options disponibles : packs de modulation, plages de puissance, modulation impulsion/motif, commutation rapide/ultra‑rapide, batterie/chargeur (portable), kits rack, extensions de garantie
