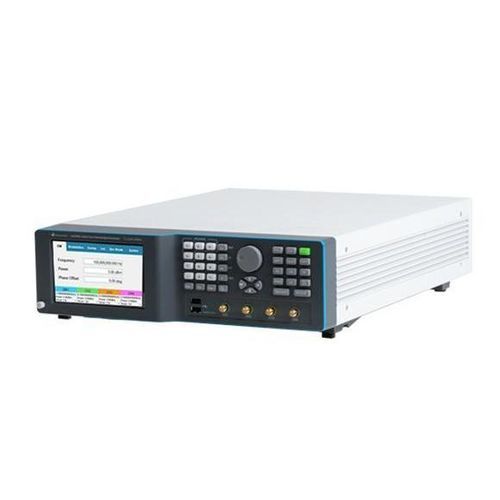

Générateur de signal LSX4094B

de micro-ondesRFPXIe

Overview
La famille Lucid-X LSX4094B est un générateur de signaux micro-ondes modulaire à encombrement réduit, disponible en module PXIe, format desktop, benchtop, rack et portable. Conçu pour fournir un faible bruit de phase et une excellente pureté spectrale jusqu'à 40 GHz, il prend en charge la commutation cohérente de fréquence et s'adresse aux applications RF/micro-ondes exigeantes telles que sources STALO/LO, radar, guerre électronique et horloges hautes performances DAC/ADC.

Key Features

• Commutation rapide : <= 10 µs (option ultra-rapide)
• Commutation cohérente de fréquence pour exploitation multi-canaux avec stabilité de phase
• Modulation analogique : AM, FM, PM, Sweep
• Modulation par impulsions avec fort rapport marche/arrêt et temps de montée/descente rapides
• Faible bruit de phase pour une intégrité de signal élevée
• Interfaces intégrées : LAN, USB et SPI
• Plateformes modulaires : PXIe, Desktop, Benchtop, Rackmount, Portable

Analog / Modulation Capabilities
Le LSX4094B intègre AM, FM, PM et Sweep. FM : déviations jusqu'à 10 MHz et vitesses jusqu'à 1 MHz ; AM : profondeur linéaire jusqu'à 90 % et vitesses jusqu'à 100 kHz ; PM : déviation crête jusqu'à 360° ; modulation par impulsions : rapport marche/arrêt typique ~70 dB et temps de montée/descente < 15 ns.

Control and Programming
Prend en charge SCPI et VISA pour le contrôle distant. Interfaces : LAN, USB et SPI. Programmable depuis Python, MATLAB, C#/C++ et NI LabVIEW. Un panneau avant virtuel est fourni pour le contrôle local et réseau via interface graphique.

Form Factors
Configurations disponibles : module PXIe, desktop, benchtop, rack 19 pouces et unités portables (batterie). Évolutif pour systèmes multi-canaux cohérents (configurations 1, 2 et 4 canaux et variantes multi-unités en rack/benchtop).

Ordering Information
LSX4094B - Générateur micro-ondes benchtop 4 canaux 40 GHz (famille Lucid-X)

Options (summary)
MOD = pack modulation (AM, FM, PM) ; LP = option basse puissance (-70 dBm) ; ELP1/ELP2 = plage basse puissance étendue ; EPR1/EPR2 = plage de puissance étendue (-130 dBm à +27 dBm) ; PLS = modulation par impulsions ; PAT = modulation par motif ; FS = commutation rapide 100 µs ; UFS = commutation ultra-rapide 10 µs ; BAT/BAT2 = batteries remplaçables ; CHA = chargeur externe ; LAN = adaptateur Ethernet USB ; W-RACK = kit montage en rack ; WE = extension de garantie 1 an.

Technical specifications

• Plage de fréquences : jusqu'à 40 GHz
• Bruit de phase (exemples) : -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz (offset 10 kHz)
• Harmoniques : typ. -50 dBc
• Non-harmoniques : typ. -90 dBc
• Commutation rapide : 100 µs (FS), 10 µs (UFS)
• FM : déviations jusqu'à 10 MHz ; vitesses jusqu'à 1 MHz
• AM : profondeur linéaire jusqu'à 90 % ; vitesses jusqu'à 100 kHz
• PM : déviation crête jusqu'à 360°
• Modulation par impulsions : rapport marche/arrêt ~70 dB ; temps de montée/descente < 15 ns
• Interfaces : LAN, USB, SPI
• Contrôle : SCPI / VISA ; prise en charge Python, MATLAB, C#/C++, LabVIEW
• Formats : PXIe, Desktop, Benchtop, Rackmount, Portable
• Applications : STALO radar, source LO, mesures d'intermodulation, horloges DAC/ADC, expériences quantiques, antennes à réseau phasé et simulations EW
