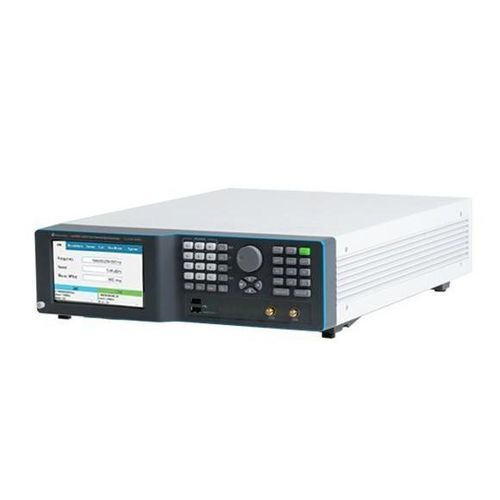

Générateur de signal LSX1492B

de micro-ondesRFmono-canal

Vue d'ensemble
La famille Lucid-X (LSX) est une gamme de générateurs de signaux micro-ondes modulaires et compacts, disponible en plusieurs formats (Desktop, module PXIe, Benchtop, Rackmount, Portable). Conçue pour un faible bruit de phase et une haute pureté spectrale, la famille prend en charge des fréquences jusqu'à 40 GHz et s'adresse aux applications RF/micro-ondes exigeantes, y compris sources LO, radars, guerre électronique (EW) et horloges précises pour DAC/ADC.

Caractéristiques principales

• Format compact, architecture modulaire (formats : Desktop, PXIe, Benchtop, Rackmount, Portable)
• Plage de fréquences jusqu'à 40 GHz (capacité famille)
• Commutation de fréquence rapide : 10 μs (ultra-rapide) ; option 100 μs disponible
• Commutation cohérente des fréquences (opération multi-canaux synchronisée et phase-cohérente)
• Modulation analogique : AM, FM, PM, balayage et modulation par impulsions
• Modulation par impulsions : fort rapport marche/arrêt (typiquement 70 dB), temps de montée/descente < 15 ns
• Interfaces intégrées : LAN, USB et SPI
• Contrôle et programmation via SCPI/VISA ; compatibilité Python, MATLAB, C#/C++, NI LabVIEW et panneau avant virtuel inclus

Capacités de modulation et génération

• Modulation de fréquence (FM) : déviations maximales jusqu'à 10 MHz, taux de modulation jusqu'à 1 MHz
• Modulation d'amplitude (AM) : profondeur linéaire jusqu'à 90 %, taux jusqu'à 100 kHz
• Modulation de phase (PM) : déviation crête jusqu'à 360°
• Modulation par impulsions : fort rapport marche/arrêt (~70 dB), temps de bords très rapides (<15 ns)
• Modulation par motif (pattern) et fonctionnalités numériques/pattern supplémentaires (options disponibles)

Intégrité et pureté du signal

• Exemples de bruit de phase (typique famille) : -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz (offset 10 kHz)
• Harmoniques : ~ -50 dBc
• Parasites non harmoniques : ~ -90 dBc

Applications

• Oscillateur local radar (STALO) et systèmes de test radar
• Simulation de guerre électronique (EW) et émulation de menaces
• Communications (tests de communications analogiques, tests de modulation FM/AM/PM)
• Sources LO/horloges précises pour DAC/ADC, essais d'intermodulation/distorsion, tests de beam-forming et de réseaux phasés

Résumé de commande (exemple)
Model: LSX1492B — Description: 14GHz Dual Channel Microwave Benchtop Signal Generator
Options (exemples) : MOD = Pack modulation (AM, FM, PM) ; LP = Option basse puissance (-70 dBm) ; PLS = Modulation par impulsions ; PAT = Modulation par motif ; FS = Commutation rapide (100 µs) ; UFS = Commutation ultra-rapide (10 µs) ; BAT / BAT2 = options batterie portables ; W-RACK = Kit de montage en rack

Remarques

• Les formats de plateforme et les packs d'options doivent être sélectionnés lors de l'achat (variantes PXIe / Rackmount / Benchtop / Desktop / Portable).
• Les instruments avancés de la famille proposent des configurations multi-canaux phase-cohérentes pour des applications multi-canaux synchronisées.

Caractéristiques / spécifications techniques

• Nom du modèle : LSX1492B
• Type de produit : Générateur de signaux micro-ondes double canal (Benchtop)
• Capacité en fréquence (famille) : jusqu'à 40 GHz (selon modèle)
• Bruit de phase (exemples) : -148 dBc/Hz @100 MHz (offset 10 kHz) ; -133 dBc/Hz @1 GHz (offset 10 kHz) ; -114 dBc/Hz @10 GHz (offset 10 kHz)
• Harmoniques : env. -50 dBc ; Parasites non harmoniques : env. -90 dBc
• Commutation : Option ultra-rapide UFS = 10 μs ; FS = 100 μs
• Modulation : AM / FM / PM / Sweep / Pulse / Pattern ; FM déviation jusqu'à 10 MHz ; AM profondeur jusqu'à 90 % ; PM déviation crête 360°
• Performance modulation impulsionnelle : rapport marche/arrêt typique 70 dB ; temps de montée/descente <15 ns
• Interfaces : LAN, USB, SPI ; prise en charge du contrôle à distance SCPI/VISA
• Programmation : Python, MATLAB, C#/C++, LabVIEW ; panneau avant virtuel inclus
• Formats : Desktop, Benchtop, PXIe, Rackmount, Portable
