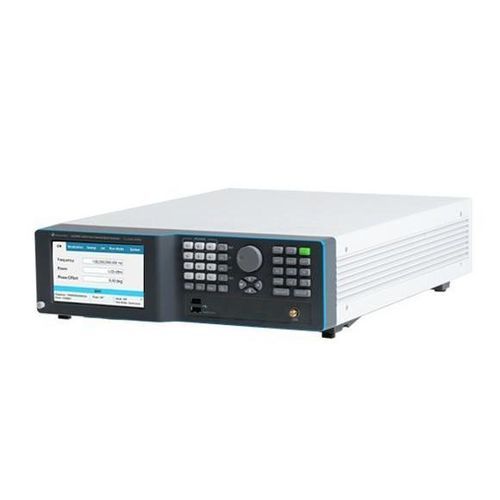

Générateur de signal LSX2091B

de micro-ondesRFmono-canal

Aperçu
Le LSX2091B est un générateur de signaux micro-ondes monocanal 20 GHz au format paillasse, appartenant à la famille Lucid‑X — une plate‑forme modulaire disponible en plusieurs formats (Desktop, module PXIe, Paillasse, Rackmount, Portable). Conçu pour un faible bruit de phase et une modulation polyvalente, le LSX2091B convient aux oscillateurs locaux, aux mesures IMD, au clocking DAC/ADC et à la simulation radar.

Principales caractéristiques

• Capacité en fréquence : famille jusqu'à 40 GHz ; sortie LSX2091B jusqu'à 20 GHz
• Exemple de bruit de phase : -133 dBc/Hz @ 1 GHz (offset 10 kHz)
• Commutation de fréquence rapide : jusqu'à 10 μs (selon modèle/option)
• Modulation : AM, FM, PM, Sweep et Pulse ; modulation de motif disponible
• Performances en impulsion : rapport marche/arrêt ≈70 dB ; temps de montée/descente <15 ns
• Interfaces : LAN, USB, SPI ; contrôle à distance SCPI / VISA ; panneau frontal virtuel

Intégrité et pureté du signal
L'architecture Lucid‑X offre un très faible bruit de phase et une haute pureté spectrale adaptés aux mesures RF exigeantes. Exemples de bruit de phase à 10 kHz d'offset : -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz. Les harmoniques sont typiquement autour de -50 dBc ; les non‑harmoniques autour de -90 dBc.

Commutation de fréquence rapide
La plate‑forme prend en charge les options de commutation rapide : FS (≈100 μs) et UFS (≈10 μs sur modèles compatibles). Ces modes minimisent les temps morts dans les séquences de tests automatisés et permettent de simuler des environnements à saut de fréquence pour radar, brouillage et communications.

Modulation analogique et impulsionnelle
Modulations intégrées AM, FM, PM et Sweep. FM : déviations jusqu'à ±10 MHz et vitesses jusqu'à 1 MHz. AM : profondeur linéaire jusqu'à 90% et vitesses jusqu'à 100 kHz. PM : déviation crête jusqu'à 360°. La modulation par impulsion offre une forte extinction et des bords rapides pour les mesures pulsées et l'émulation d'ondes radar.

Contrôle et programmation
Prise en charge des architectures standard SCPI et VISA pour le contrôle à distance via LAN et USB. Intégration courante : Python, MATLAB, C#/C++, LabVIEW. Le panneau frontal virtuel inclus permet un contrôle graphique local ou réseau et facilite l'intégration aux bancs de tests automatisés.

Informations de commande

• LSX2091B | Générateur de signaux micro-ondes monocanal paillasse 20 GHz
• MOD | Pack modulation (AM, FM, PM) — Modèles : X / R / B / D / P
• LP | Option basse puissance -70 dBm (incluse pour B / R / X) — Modèles : D / P
• ELP1 / ELP2 | Plages basse puissance étendues — Modèles : B / R
• EPR1 / EPR2 | Plages de puissance étendues -130 dBm à +27 dBm — Modèles : B / R
• PLS | Modulation impulsionnelle — Modèles : X / R / B / D / P
• PAT | Modulation par motif — Modèles : X / R / B / D / P
• FS | Commutation rapide 100 μs — Modèles : X / R / B / D
• UFS | Commutation ultra-rapide 10 μs — Modèles : B / R
• BAT / BAT2 | Batteries remplaçables (39 Wh / 98 Wh) — Modèles : P
• CHA | Chargeur externe — Modèles : P
• LAN | Adaptateur Ethernet USB — Modèles : P
• W-RACK | Kit d'intégration en rack — Modèles : B / R
• WE | Extension de garantie 1 an (garantie standard 3 ans) — Modèles : X / R / B / D / P

Spécifications techniques

• Plage de fréquences : famille Lucid‑X jusqu'à 40 GHz ; LSX2091B jusqu'à 20 GHz
• Formats : Desktop, module PXIe, Paillasse, Rackmount, Portable
• Bruit de phase (offset 10 kHz) : -148 dBc/Hz @ 100 MHz ; -133 dBc/Hz @ 1 GHz ; -114 dBc/Hz @ 10 GHz
• Harmoniques : typ. -50 dBc ; non‑harmoniques : typ. -90 dBc
• Commutation de fréquence : FS ≈100 μs ; UFS ≈10 μs (selon option/modèle)
• Modulation : AM, FM (± jusqu'à 10 MHz ; vitesses jusqu'à 1 MHz), PM (jusqu'à 360°), Sweep, Pulse (rapport marche/arrêt ≈70 dB ; montée/descente <15 ns)
• Interfaces et contrôle : LAN, USB, SPI ; SCPI / VISA ; panneau frontal virtuel
• Options de puissance et plage : LP, ELP1/ELP2, EPR1/EPR2
• Options batteries/portabilité (modèles portables) : BAT, BAT2, CHA
• Applications types : oscillateurs locaux, mesures d'intermodulation, clocking DAC/ADC, radar STALO, EW, expériences quantiques, beam‑forming et systèmes multi‑canaux cohérents
