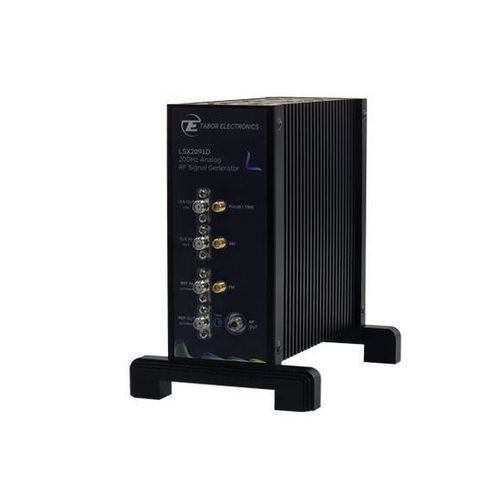

Générateur de signal LSX2091D

de micro-ondesRFmono-canal

Présentation
La famille Lucid-X est un générateur de signaux micro-ondes modulaire à faible encombrement, disponible en plusieurs formats (Desktop, module PXIe, banc, rack, portable). Conçue pour un faible bruit de phase et une grande pureté spectrale, la gamme Lucid-X prend en charge la modulation, la commutation de fréquence cohérente rapide et des interfaces flexibles pour l'intégration système.

Points clés

• Vitesse de commutation <10 μs (option ultra-rapide)
• Commutation de fréquence cohérente
• Modulations AM, FM, PM, Sweep et Pulse
• Exemples de bruit de phase : -148 dBc/Hz @100 MHz (décalage 10 kHz), -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz
• Interfaces intégrées LAN, USB et SPI

Intégrité et pureté du signal
La famille Lucid-X offre un bruit de phase très faible sur les fréquences micro-ondes et convient aux applications nécessitant une grande pureté du signal, comme les oscillateurs locaux, les mesures de distorsion d'intermodulation et l'horloge pour DAC/ADC haute performance. Performances spectrales typiques : harmoniques ~ -50 dBc et non-harmoniques ~ -90 dBc.

Modulation analogique et par impulsions
L'instrument prend en charge les modulations analogiques intégrées : AM, FM, PM et Sweep. Capacités typiques : FM déviation max jusqu'à 10 MHz et vitesses jusqu'à 1 MHz ; AM profondeur linéaire jusqu'à 90 % et vitesses jusqu'à 100 kHz ; PM déviation pic jusqu'à 360° ; modulation par impulsions avec rapport marche/arrêt élevé (typ. ~70 dB) et temps de montée/descente <15 ns. Les modes pattern et pulse permettent la simulation réaliste de signaux radar, EW et communications.

Commutation rapide de fréquence
L'option de commutation ultra-rapide (10 μs) réduit le temps mort dans les tests automatisés et permet de simuler des scénarios à saut de fréquence et pulse-à-pulse (ex. radars à saut de fréquence, radios sécurisées). La commutation cohérente rapide améliore le débit en production et permet des séquences de test avancées sans perte de précision.

Contrôle et programmation
Prend en charge les commandes SCPI/VISA standard et le contrôle à distance via LAN ou USB. L'intégration est directe avec Python, MATLAB, C#/C++ ou outils NI (LabVIEW). Un panneau frontal virtuel est fourni pour le contrôle local ou réseau via GUI.

Applications

• Sources STALO / LO pour radar
• Simulation de menaces en guerre électronique
• Contrôle quantique (configurations multi-canaux synchronisées et cohérentes en phase)
• Bancs d'essai RF & micro-ondes, tests de production avec commutation rapide

Caractéristiques / spécifications techniques

• Modèle : LSX2091D (module générateur de signaux micro-ondes mono-canal 20 GHz)
• Fréquence : modèle spécifique 20 GHz (la famille Lucid-X supporte jusqu'à 40 GHz sur certains modèles)
• Temps de commutation : <10 μs (option commutation ultra-rapide disponible)
• Exemples de bruit de phase : -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz
• Harmoniques : ~ -50 dBc ; Non-harmoniques : ~ -90 dBc
• FM : déviation max jusqu'à 10 MHz ; vitesses jusqu'à 1 MHz
• AM : profondeur linéaire jusqu'à 90 % ; vitesses jusqu'à 100 kHz
• PM : déviation pic jusqu'à 360°
• Modulation par impulsions : rapport marche/arrêt typ. ~70 dB ; temps de montée/descente <15 ns
• Modulations prises en charge : AM, FM, PM, Sweep, Pulse, Pattern
• Interfaces : LAN, USB, SPI
• Contrôle : SCPI/VISA ; prise en charge avec Python, MATLAB, C#/C++, LabVIEW ; panneau frontal virtuel inclus
• Formats disponibles : Desktop, module PXIe, Banc, Rack, Portable
