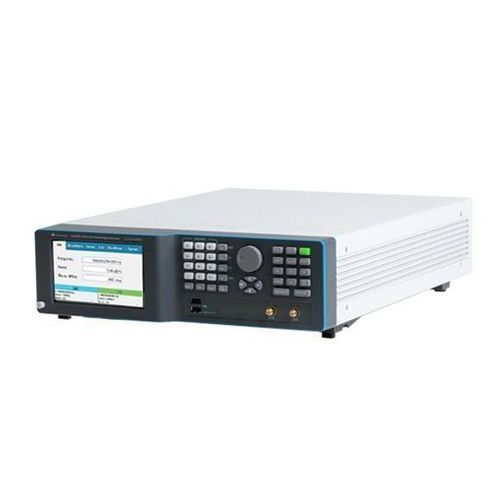

Générateur de signal LSX8082B

de micro-ondesRFmono-canal

Aperçu
Le Lucid-X LSX8082B est un générateur de signaux micro-ondes en format benchtop de la famille Lucid-X. Compact et modulaire, il est conçu pour un faible bruit de phase et une grande pureté spectrale. Ce modèle double voie 8 GHz répond aux exigences des tests RF/micro-ondes en laboratoire et sur site.

Principales caractéristiques

• Commutation rapide <100 μs (option UFS : <10 μs)
• Commutation de fréquence cohérente
• Modulations analogiques : AM, FM, PM, Sweep et Pulse
• Performance de bruit de phase très faible
• Interfaces intégrées : LAN, USB, SPI

Points forts détaillés

• Intégrité et pureté du signal : Pureté spectrale exceptionnelle sur la bande. Bruit de phase représentatif (offset 10 kHz) : -148 dBc/Hz @100 MHz, -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz. Harmoniques typiques : -50 dBc ; non-harmoniques : -90 dBc.
• Modulation analogique et impulsionnelle : FM jusqu'à 10 MHz de déviation (taux jusqu'à 1 MHz) ; AM jusqu'à 90 % (taux jusqu'à 100 kHz) ; PM déviation pic jusqu'à 360° ; modulation par impulsions avec rapport on/off élevé (typ. 70 dB) et temps de montée/descente <15 ns. Options pattern et pulse disponibles.
• Commutation de fréquence rapide : Commutation rapide standard <100 μs ; option UFS ultra-rapide <10 μs pour hopping de fréquence et séquences ATE rapides.
• Contrôle et programmation : SCPI via VISA, plus LAN/USB/SPI. Contrôle à distance et intégration avec Python, MATLAB, C#/C++, LabVIEW. Panneau frontal virtuel fourni.

Résumé de commande (table)
Modèle : LSX8082B
Description : Générateur de signaux micro-ondes benchtop 8 GHz double voie

Options (exemples)

• MOD — Pack modulation (AM, FM, PM)
• LP — Option basse puissance (-70 dBm)
• ELP1 / ELP2 — Plages basse puissance étendues (1 ou 2 voies)
• EPR1 / EPR2 — Plages de puissance étendues (-130 dBm à +27 dBm)
• PLS — Modulation impulsionnelle
• PAT — Modulation pattern
• FS — Commutation rapide (100 μs)
• UFS — Ultra-rapide (10 μs)
• BAT / BAT2 / CHA — Options batterie et chargeur (modèles portables)
• W-RACK — Kit 19" pour armoire
• WE — Extension de garantie

Applications

• Oscillateur local (STALO) et systèmes radar
• Guerre électronique et simulation de menaces
• Expériences quantiques et synchronisation précise DAC/ADC
• Mesures RF/FM en laboratoire et sur site (configurations portables)

Caractéristiques techniques

• Famille : Lucid-X (série LSX)
• Dénomination : LSX8082B
• Formes (famille) : Desktop, PXIe, Benchtop, Rackmount, Portable
• Ce modèle : Générateur micro-ondes benchtop 8 GHz (double voie)
• Capacité fréquence (famille) : jusqu'à 40 GHz (capacité famille ; modèle spécifique 8 GHz)
• Bruit de phase représentatif : -148 dBc/Hz @100 MHz (offset 10 kHz) ; -133 dBc/Hz @1 GHz ; -114 dBc/Hz @10 GHz
• Harmoniques : typ. -50 dBc ; Non-harmoniques : typ. -90 dBc
• Commutation : commutation rapide <100 μs standard ; option UFS <10 μs
• Types de modulation : AM, FM (déviation jusqu'à 10 MHz, taux jusqu'à 1 MHz), PM (pic 360°), Sweep, Pulse (rapport on/off typ. 70 dB ; montée/descente <15 ns), Pattern
• Options de puissance : basse puissance, plages basses étendues, plages de puissance étendues (selon options)
• Interfaces : LAN, USB, SPI
• Contrôle à distance : SCPI/VISA ; intégration Python, MATLAB, C#/C++, LabVIEW ; panneau frontal virtuel inclus
• Paramètres typiques d'impulsion : rapport on/off ~70 dB ; montée/descente <15 ns
• Options & accessoires : packs modulation, batterie/chargeur, adaptateur LAN, kit rack, extension de garantie, mallette de transport
• Remarques : Fiche technique et logiciels disponibles dans la documentation fabricant
