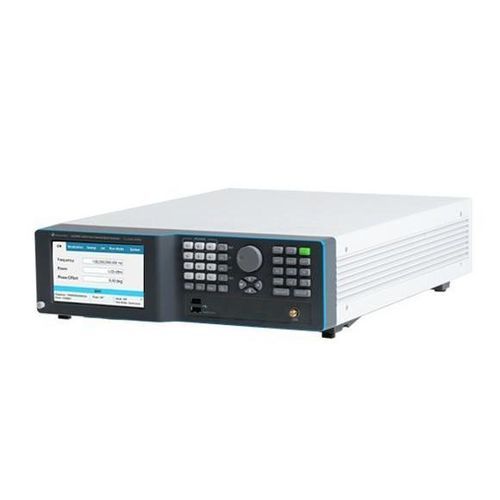

Générateur de signal LSX4091B

de micro-ondesRFmono-canal

Aperçu du produit
Le Lucid-X LSX4091B est un générateur de signaux micro-ondes au format compact et modulaire, disponible en plusieurs configurations (module PXIe, format paillasse/benchtop, rack, portable). Il est conçu pour un bruit de phase faible et couvre une plage de fréquences jusqu'à 40 GHz.

Caractéristiques principales

• Vitesse de commutation rapide <10 μs (option ultra-rapide disponible)
• Commutation de fréquence cohérente
• Modulations AM, FM, PM, balayage et impulsions
• Bruit de phase : -133 dBc/Hz @ 1 GHz (exemple de spécification)
• Interfaces intégrées LAN, USB et SPI

Intégrité et pureté du signal
La famille LSX offre un bruit de phase exceptionnellement bas sur l'ensemble de la bande jusqu'à 40 GHz et est conçue pour des applications haute performance telles que oscillateurs locaux, mesures de distorsion d'intermodulation et horloges DAC/ADC. Performances de bruit de phase à 10 kHz de décalage : -148 dBc/Hz @ 100 MHz ; -133 dBc/Hz @ 1 GHz ; -114 dBc/Hz @ 10 GHz. Harmoniques typiques -50 dBc ; non-harmoniques typiques -90 dBc.

Commutation de fréquence rapide
Le LSX propose une capacité de commutation de fréquence en 10 μs (option ultra-rapide 10 μs disponible), permettant des changements rapides d'impulsion à impulsion requis pour le saut de fréquence, les simulations radar et de guerre électronique, ainsi que les systèmes de test automatisés à haut débit.

Modulation analogique et par impulsions
L'instrument intègre des fonctions de modulation analogique et d'impulsion :

• FM : déviations maximales jusqu'à 10 MHz et vitesses jusqu'à 1 MHz
• AM : profondeur linéaire jusqu'à 90 %, vitesses jusqu'à 100 kHz
• PM : déviation crête jusqu'à 360°
• Modulation par impulsions : rapport haut/bas élevé (typ. 70 dB) avec temps de montée/descente <15 ns

Contrôle et programmation
Conçu pour l'intégration et l'automatisation, le LSX prend en charge les architectures de contrôle SCPI et VISA standard de l'industrie et les environnements de programmation courants (Python, MATLAB, C#/C++, LabVIEW). Un panneau avant virtuel est fourni pour le contrôle local ou en réseau.

Applications

• Systèmes radar (oscillateur local stable - STALO)
• Guerre électronique et simulation de menaces à saut de fréquence
• Communications (simulation de signaux analogiques, tests émetteur/récepteur)
• Bancs d'essais multi-canaux en phase cohérente (physique quantique, réseaux à commande de phase)

Informations de commande (extrait)
Modèle | Description
LSX4091B | Générateur de signaux micro-ondes paillasse 40 GHz mono-canal

Options | Description | Modèles
MOD | Pack modulation (AM, FM, PM) | X/R/B/D/P
LP | Option basse puissance -70 dBm (inclus pour B/R/X) | D/P
ELP1 | 1 canal, plage basse puissance étendue (non pour 4 canaux) | B/R
ELP2 | 2 canaux, plage basse puissance étendue (non pour 4 canaux) | B/R
EPR1 | 1 canal, plage de puissance étendue -130 dBm à +27 dBm (non pour 4 canaux) | B/R
EPR2 | 2 canaux, plage de puissance étendue -130 dBm à +27 dBm (non pour 4 canaux) | B/R
PLS | Modulation par impulsions | X/R/B/D/P
PAT | Modulation par motif | X/R/B/D/P
FS | Commutation rapide 100 μs | X/R/B/D
UFS | Commutation ultra-rapide 10 μs | B/R
BAT / BAT2 / CHA / LAN / W-RACK / WE | Batterie / chargeur / adaptateur USB-Ethernet / kit rack / options extension de garantie | voir tableau de commande

Remarques
Nom de la famille produit : Lucid-X (série LSX). Le modèle spécifique LSX4091B est la variante paillasse mono-canal 40 GHz.
