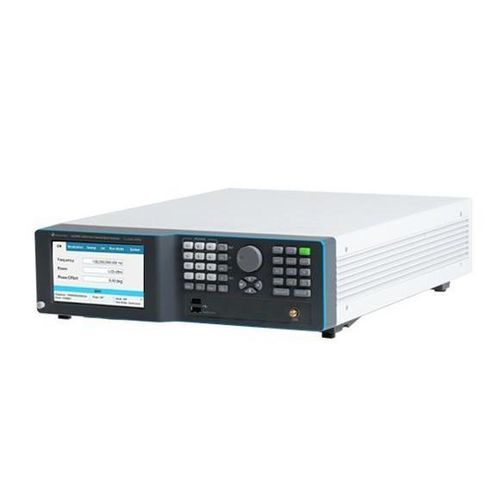

Générateur de signal LSX1491B

de micro-ondesRFmono-canal

Aperçu
La famille Lucid-X propose une plate-forme modulaire et compacte de générateurs de signaux micro-ondes disponible en plusieurs formats (Desktop, PXIe, Benchtop, Rackmount, Portable). Le LSX1491B est un instrument benchtop monovoie 14 GHz optimisé pour un faible bruit de phase, une haute pureté spectrale et une modulation/commutation programmable et rapide pour les essais et la simulation.

Points clés

• Formats : Desktop, module PXIe, Benchtop, Rackmount, Portable
• Fréquence : 14 GHz pour le modèle LSX1491B (couverture famille jusqu'à 40 GHz)
• Commutation rapide : 10 μs standard (option UFS ultra-rapide disponible)
• Support multi-canaux cohérents au sein de la famille Lucid-X
• Modulation : AM, FM, PM, Sweep et Pulse
• Interfaces : LAN, USB, SPI avec compatibilité SCPI/VISA

Résumé produit (page)
Le LSX1491B est un générateur de signaux micro-ondes benchtop monovoie 14 GHz de la famille Lucid-X, offrant un faible bruit de phase, une pureté spectrale élevée et une commutation de fréquence déterministe et rapide pour les tests automatisés, la simulation radar et les essais communications.

Caractéristiques (détaillées)

• Contrôle et programmation : Architecture SCPI/VISA pour commande distante via LAN/USB ; programmable depuis Python, MATLAB, C#/C++, LabVIEW ; panneau avant virtuel inclus.
• Intégrité et pureté du signal : Faible bruit de phase sur la bande ; exemples : -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz. Harmoniques typiques -50 dBc ; non-harmoniques typiques -90 dBc.
• Modulation analogique et impulsionnelle : AM, FM, PM, balayage et modulation impulsionnelle intégrés. FM : déviations jusqu'à 10 MHz, vitesses jusqu'à 1 MHz. AM : profondeur linéaire jusqu'à 90 %, vitesses jusqu'à 100 kHz. PM : déviation de crête jusqu'à 360°. Modulation impulsionnelle : rapport on/off ≈70 dB ; temps de montée/descente <15 ns.
• Commutation de fréquence rapide : Commutation en 10 μs pour hop de fréquence, simulation radar/GE et tests automatisés à haut débit. Option UFS disponible.
• Interfaces : LAN, USB, SPI et SPI/micro-USB pour contrôle embarqué ; commandes SCPI/VISA et panneau avant virtuel.

Informations de commande (extrait)
Modèle | Description
LSX1491B | Générateur de signaux micro-ondes benchtop monovoie 14 GHz

Options (extrait)
Exemples d'options et codes :
MOD – Pack modulation (AM, FM, PM)
LP – Option basse puissance -70 dBm (inclus sur certaines plateformes)
ELP1 / ELP2 – Plages basse puissance étendues
EPR1 / EPR2 – Plages de puissance étendues (par canal, de -130 dBm à +27 dBm)
PLS – Option modulation impulsionnelle
PAT – Option modulation pattern
FS – Commutation rapide 100 μs
UFS – Ultra-rapide 10 μs
BAT / BAT2 – Options batterie remplaçable (modèles portables)
W-RACK – Kit rack
WE – Extension de garantie 1 an (garantie standard 3 ans)

Applications & cas d'usage

• Oscillateur local et STALO pour systèmes radar
• Guerre électronique (hopping de fréquence et simulation de menaces)
• Tests de communications (modulations analogiques/numériques)
• Horloges DAC/ADC, tests d'intermodulation et de distortion
• Contrôle quantique et expériences multi-canaux synchronisées

Spécifications techniques

• Modèle : LSX1491B — 14 GHz monovoie benchtop
• Famille : Lucid-X (LSX) générateurs micro-ondes
• Bruit de phase typique : -148 dBc/Hz @100 MHz (offset 10 kHz) ; -133 dBc/Hz @1 GHz ; -114 dBc/Hz @10 GHz
• Harmoniques : typ. -50 dBc ; non-harmoniques : typ. -90 dBc
• Commutation de fréquence : 10 μs (option ultra-rapide disponible)
• FM : déviations jusqu'à 10 MHz ; vitesse FM jusqu'à 1 MHz
• AM : profondeur linéaire jusqu'à 90 % ; vitesse AM jusqu'à 100 kHz
• PM : déviation de crête jusqu'à 360°
• Modulation impulsionnelle : rapport on/off typ. 70 dB ; temps de montée/descente <15 ns
• Interfaces : LAN, USB, SPI ; contrôle SCPI/VISA ; GUI panneau avant virtuel
• Formats pris en charge : Desktop, Benchtop, Rack, module PXIe, Portable
• Couverture maximale famille : jusqu'à 40 GHz
