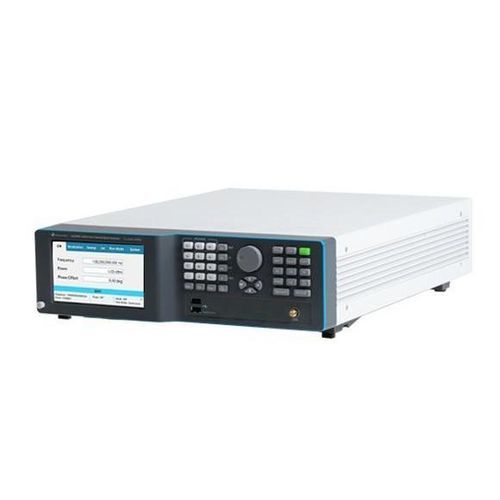

Générateur de signal LSX8081B

de micro-ondesRFmono-canal

Présentation
Le LSX8081B est le modèle benchtop monocanal 8 GHz de la famille modulaire Lucid-X de générateurs de signaux micro-ondes. Conçu pour les applications de test et d'instrumentation, il offre un faible bruit de phase, de larges capacités de modulation et des modes de commutation rapide dans un format compact sur banc.

Caractéristiques principales

• Générateur de signaux micro-ondes 8 GHz monocanal, format benchtop
• Commutation rapide : <10 μs typique (option UFS) ; option FS pour 100 μs
• Commutation de fréquence cohérente pour tests multi-porteuses et hopping
• Modulation analogique : AM, FM, PM, Sweep et impulsions
• Interfaces LAN et USB intégrées pour contrôle à distance

Intégrité et pureté du signal
La famille Lucid-X fournit un bruit de phase très faible sur sa plage de fréquence, adapté aux applications LO, IMD et horloges DAC/ADC. Exemples de bruit de phase (offset 10 kHz) : -148 dBc/Hz @100 MHz ; -133 dBc/Hz @1 GHz ; -114 dBc/Hz @10 GHz. Harmoniques typiques -50 dBc ; non-harmoniques typiques -90 dBc.

Modulation analogique et impulsionnelle
Le LSX8081B prend en charge des capacités étendues de modulation analogique et par impulsions :

• FM : déviation jusqu'à 10 MHz ; vitesses jusqu'à 1 MHz
• AM : profondeur linéaire jusqu'à 90 % ; vitesses jusqu'à 100 kHz
• PM : déviation crête jusqu'à 360°
• Modulation par impulsions : rapport on/off élevé (~70 dB) ; temps de montée/descente <15 ns

Commutation de fréquence rapide
Les modes de commutation rapide (option UFS 10 μs, option FS 100 μs) conviennent aux bancs de test automatisés, simulations à sauts de fréquence, émulation radar/ guerre électronique et tests de production à haut débit.

Contrôle et programmation
Jeu de commandes standard SCPI/VISA avec interfaces LAN et USB. Intégration via Python, MATLAB, C#/C++, LabVIEW et outils NI. Panneau avant virtuel fourni pour contrôle local ou distant via GUI.

Informations de commande
LSX8081B | Générateur de signaux micro-ondes benchtop 8 GHz monocanal

Options (résumé)
MOD - Pack modulation (AM, FM, PM) ; PLS - modulation par impulsions ; PAT - modulation de patterns ; FS - commutation 100 μs ; UFS - commutation ultra-rapide 10 μs ; LP / ELP / EPR - options basse/étendue de puissance ; BAT / CHA / adaptateurs LAN et accessoires rack.

Caractéristiques / spécifications techniques

• Type de produit : générateur de signaux micro-ondes 8 GHz monocanal (benchtop)
• Famille : Lucid-X (LSX) ; formats modulaires : Desktop, PXIe, Benchtop, Rack, Portable
• Couverture en fréquence : famille jusqu'à 40 GHz (LSX8081B = 8 GHz)
• Bruit de phase (offset 10 kHz exemples) : -148 dBc/Hz @100 MHz ; -133 dBc/Hz @1 GHz ; -114 dBc/Hz @10 GHz
• Harmoniques : typ. -50 dBc ; non-harmoniques : typ. -90 dBc
• Commutation rapide : <10 μs (UFS) ; 100 μs (FS)
• Modulation : AM, FM (≤10 MHz déviation, ≤1 MHz vitesses), PM (≤360°), Sweep, Pulse (on/off ≈70 dB, montée/descente <15 ns)
• Interfaces : LAN, USB ; adaptateur USB‑Ethernet optionnel ; contrôle à distance SCPI/VISA
• Programmation : Python, MATLAB, C#/C++, LabVIEW ; panneau avant virtuel inclus
• Formats : Benchtop (ce produit), Desktop, module PXIe, Rackmount, Portable
• Applications typiques : LO pour radar/STALO, mesures IMD, horloges DAC/ADC, simulation radar/EW, tests de communications, configurations réseau à antennes actives
