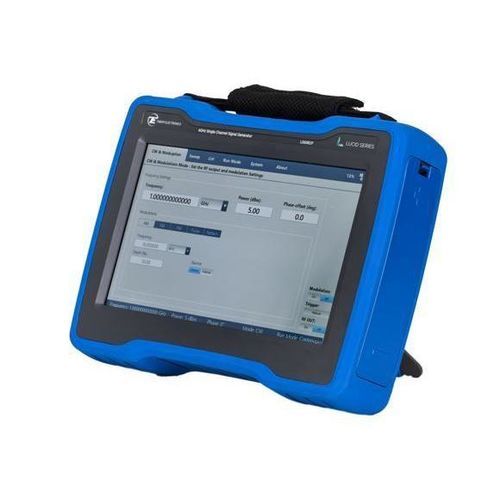

Générateur de signal LSX2091P

de micro-ondesRFmono-canal

Présentation
La famille Lucid-X est un générateur de signaux micro-ondes modulaire à faible encombrement disponible en plusieurs formats (Desktop, module PXIe, Benchtop, Rackmount et Portable). Conçue pour fournir un faible bruit de phase avec une couverture de fréquence jusqu'à 40 GHz, la famille LSX vise des applications RF et micro-ondes exigeantes nécessitant une excellente pureté spectrale, des commutations rapides et des capacités de modulation polyvalentes.

Points forts

• Famille de générateurs micro-ondes modulaires à faible encombrement (Lucid-X)
• Format portable disponible (LSX2091P est le générateur MW portable 20 GHz mono‑canal)
• Couverture en fréquence jusqu'à 40 GHz (capacité de la plateforme) ; LSX2091P spécifié à 20 GHz mono‑canal
• Commutation rapide : option ultra-rapide jusqu'à 10 µs ; option commutation rapide 100 µs
• Commutation de fréquence cohérente pour applications nécessitant la cohérence de phase
• Modulation analogique et par impulsions : AM, FM, PM, balayage et modulation par impulsions intégrées
• Interfaces : LAN, USB et SPI intégrés
• Architecture à faible bruit de phase pour applications LO et d'horloge

Détails des caractéristiques

• Intégrité et pureté du signal : exemples de bruit de phase à 10 kHz de décalage : -148 dBc/Hz @100 MHz, -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz ; harmoniques typiquement -50 dBc ; non-harmoniques typiquement -90 dBc
• Modulation analogique : FM jusqu'à 10 MHz d'écart maximal et taux jusqu'à 1 MHz ; AM profondeur linéaire jusqu'à 90 % avec taux jusqu'à 100 kHz ; PM déviation maximale jusqu'à 360°
• Modulation par impulsions : rapport marche/arrêt élevé (typiquement 70 dB) et temps de montée/descente très rapides (<15 ns)
• Commutation rapide de fréquence : capacité 10 µs (option ultra-rapide) pour saut de fréquence et séquences de test automatisées rapides ; option 100 µs également disponible
• Contrôle et programmation : contrôle distant SCPI/VISA standard industriel ; intégration avec Python, MATLAB, C#/C++, LabVIEW ; inclut une interface virtuelle frontale pour contrôle local ou réseau

Documents pertinents / Téléchargements (répertoriés sur la page produit)
Fiche technique (Data Sheet référencée sur la page produit)
Manuel utilisateur Lucid-X Portable
Lucid Control Panel (logiciel) et manuel de programmation
(Remarque : les liens vers les documents sur la page sont fournis via le gestionnaire de téléchargement du site ; consultez la page produit pour accéder aux fiches techniques, manuels et logiciels listés.)

Informations de commande (extrait)
Modèle : LSX2091P — Générateur de signaux micro-ondes portable 20 GHz mono‑canal

Tableau des options (code option — description — modèles applicables) :
MOD — Pack modulation (AM, FM, PM) — X/R/B/D/P
LP — Option basse puissance -70 dBm — D/P (inclus pour B/R/X selon tableau)
ELP1 — 1 canal, plage basse puissance étendue (non disponible pour 4 canaux) — B/R
ELP2 — 2 canaux, plage basse puissance étendue (non disponible pour 4 canaux) — B/R
EPR1 — 1 canal, plage puissance étendue -130 dBm à +27 dBm (non disponible pour 4 canaux) — B/R
EPR2 — 2 canaux, plage puissance étendue -130 dBm à +27 dBm (non disponible pour 4 canaux) — B/R
PLS — Modulation par impulsions — X/R/B/D/P
PAT — Modulation par motifs — X/R/B/D/P
FS — Commutation rapide 100 µs — X/R/B/D
UFS — Commutation ultra-rapide 10 µs — B/R
BAT — Batterie remplaçable 4 cellules 39 Wh — P
BAT2 — Batterie remplaçable 4 cellules 98 Wh — P
CHA — Chargeur externe — P
LAN — Adaptateur USB Ethernet — P
W-RACK — Kit montage en rack — B/R
WE — Extension de garantie 1 an (garantie standard 3 ans) — X/R/B/D/P

Applications et cas d'utilisation typiques

• Oscillateur local (STALO) pour systèmes radar et applications LO stables
• Tests et simulation radar, scénarios guerre électronique (EW) et simulation de menaces à saut de fréquence
• Communications : modulation analogique et signalisation, simulation et tests FM/AM/PM
• Applications quantiques et essais cohérents multi‑canaux (avec variantes multi‑canaux Lucid ou systèmes Proteus)
• Mesures RF sur le terrain et vérifications portables en utilisant le format portable

Remarques
Le produit fait partie de la famille Lucid-X (série Lucid). Plusieurs formats et configurations de canaux sont proposés pour intégration desktop, benchtop, rack et PXIe.

Caractéristiques / spécifications techniques

• Dénomination commerciale (modèle) : LSX2091P
• Format : Portable (plateforme Lucid portable)
• Canaux : Mono‑canal
• Fréquence : famille de modèles jusqu'à 40 GHz (LSX2091P = 20 GHz mono‑canal portable)
• Bruit de phase (exemples) : -148 dBc/Hz @100 MHz (10 kHz offset) ; -133 dBc/Hz @1 GHz (10 kHz offset) ; -114 dBc/Hz @10 GHz (10 kHz offset)
• Harmoniques : typiquement -50 dBc ; Non‑harmoniques : typiquement -90 dBc
• Commutation de fréquence : option ultra-rapide 10 µs ; option rapide 100 µs
• Modulation analogique : AM, FM (écart jusqu'à 10 MHz, taux jusqu'à 1 MHz), PM (pic 360°), Balayage
• Modulation par impulsions : rapport marche/arrêt typique ~70 dB ; temps de montée/descente <15 ns
• Interfaces : LAN, USB, SPI
• Protocoles de contrôle & programmation : SCPI/VISA ; hôtes pris en charge : Python, MATLAB, C#/C++, LabVIEW ; GUI virtuelle frontale incluse
• Options batterie (portable) : BAT (39 Wh), BAT2 (98 Wh), CHA chargeur externe disponible
• Garantie : standard 3 ans ; extension 1 an optionnelle disponible
• Options extensibles : plages de puissance/ basse puissance étendues, packs modulation motif/impulsion, kit montage en rack
