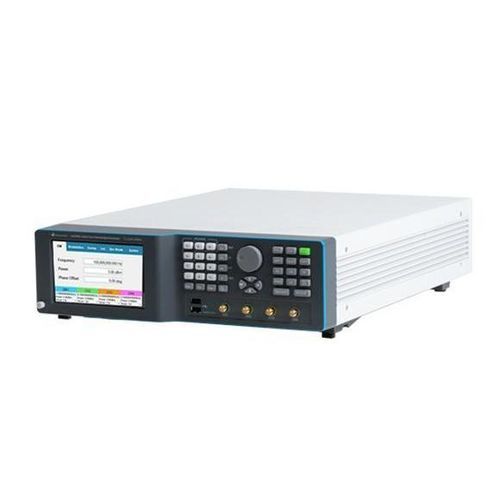

Générateur de signal LSX8084B

de micro-ondesRF4 canaux

Présentation
Le LSX8084B est un générateur de signaux micro-ondes sur banc à 4 canaux, 8 GHz, de la famille Lucid‑X (LSX). Il offre un faible bruit de phase et une grande pureté spectrale dans un format modulaire compact, adapté à l'utilisation sur paillasse et à l'intégration dans des systèmes multi‑canaux évolutifs.

Caractéristiques principales

• 4 voies cohérentes (configuration sur banc)
• Commutation rapide : standard 100 μs ; option ultra-rapide <10 μs
• Commutation de fréquence cohérente pour applications multi‑canaux en phase
• Modulations analogiques : AM, FM, PM, balayage et impulsion
• Modulation par impulsions : fort rapport marche/arrêt (typ. 70 dB) ; temps de montée/descente <15 ns
• FM : déviation jusqu'à 10 MHz ; taux jusqu'à 1 MHz
• AM : profondeur linéaire jusqu'à 90 % ; taux jusqu'à 100 kHz
• PM : déviation crête jusqu'à 360°
• Interfaces : LAN, USB, SPI ; compatible SCPI/VISA
• Contrôle à distance et logiciels : panneau virtuel ; API pour Python, MATLAB, C#/C++, LabVIEW
• Format modulaire compact pour systèmes multi‑canaux évolutifs (PXIe, rack, sur banc, portable)

Informations de commande
Modèle | Description
LSX8084B | Générateur de signaux micro-ondes sur banc 8 GHz 4 canaux

Options (résumé)

• MOD — Pack modulation (AM, FM, PM)
• LP — Option basse puissance (-70 dBm) (disponibilité selon forme)
• ELP1 / ELP2 — Plages basse puissance étendues (restrictions par canal)
• EPR1 / EPR2 — Plage de puissance étendue (-130 dBm à +27 dBm) (restrictions par canal)
• PLS — Modulation par impulsions
• PAT — Modulation par motifs
• FS — Commutation rapide (100 μs)
• UFS — Commutation ultra‑rapide (10 μs)
• W-RACK — Kit de montage en rack
• BAT / BAT2 / CHA — Batterie portable / options de chargeur (format portable)
• WE — Extension de garantie 1 an (garantie standard : 3 ans)

Spécifications techniques

• Famille produit : Lucid‑X (LSX) générateurs de signaux micro-ondes modulaires
• Modèle : LSX8084B — 8 GHz, quatre canaux, format sur banc
• Capacité fréquentielle de la famille : jusqu'à 40 GHz (famille Lucid‑X)
• Bruit de phase (offset 10 kHz) : -148 dBc/Hz à 100 MHz ; -133 dBc/Hz à 1 GHz ; -114 dBc/Hz à 10 GHz
• Harmoniques : typ. -50 dBc ; parasites non harmoniques : typ. -90 dBc
• Commutation de fréquence : standard 100 μs ; option ultra‑rapide 10 μs
• FM : déviation maxi 10 MHz ; taux jusqu'à 1 MHz
• AM : profondeur linéaire jusqu'à 90 % ; taux jusqu'à 100 kHz
• PM : déviation crête jusqu'à 360°
• Modulation par impulsions : rapport marche/arrêt typ. ≈70 dB ; temps de montée/descente <15 ns
• Interfaces : LAN, USB, SPI ; compatible SCPI/VISA
• Contrôle distant et intégration : Python, MATLAB, C#/C++, LabVIEW ; panneau virtuel inclus
• Applications prévues : génération LO / STALO, mesures de distorsion d'intermodulation (IM), radar, guerre électronique, bancs d'essai multi‑canaux cohérents, contrôle quantique, systèmes à réseau phasé / formation de faisceau
