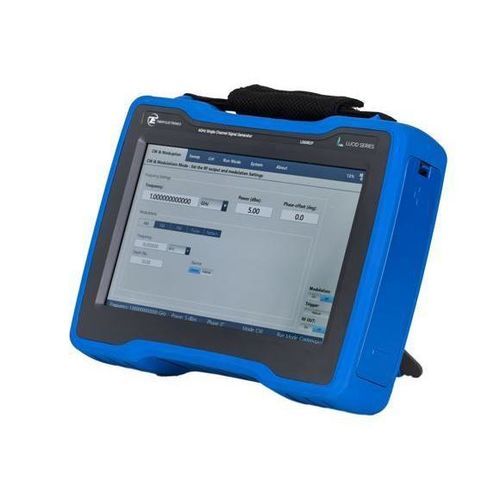

Générateur de signal LSX8081P

de micro-ondesRFmono-canal

Vue d'ensemble
Le Lucid-X LSX8081P est un générateur de signaux micro-ondes portable à faible encombrement, conçu pour offrir un faible bruit de phase et une grande pureté spectrale pour les applications nécessitant des sources RF précises. Ce modèle portable 8 GHz mono‑canal fait partie de la famille Lucid-X, proposée également en versions Desktop, Benchtop, Rackmount et module PXIe.

Caractéristiques principales

• Vitesse de commutation rapide <10 μs (option ultra-rapide disponible)
• Commutation de fréquence cohérente
• Modulation analogique : AM, FM, PM, balayage et modulation impulsionnelle
• Exemples de bruit de phase : -148 dBc/Hz @100 MHz (décalage 10 kHz) ; -133 dBc/Hz @1 GHz (décalage 10 kHz) ; -114 dBc/Hz @10 GHz (décalage 10 kHz)
• Harmoniques typiquement <-50 dBc ; non‑harmoniques typiquement <-90 dBc
• Interfaces intégrées : LAN, USB et SPI
• Contrôle à distance SCPI/VISA standard industriel ; APIs prises en charge : Python, MATLAB, C#/C++ et LabVIEW ; interface GUI virtuelle incluse
• Formats disponibles : PXIe, Rackmount, Benchtop, Desktop et Portable

Intégrité et pureté du signal
La famille LSX est conçue pour un bruit de phase exceptionnellement bas et une haute pureté spectrale, adaptée aux oscillateurs locaux, aux mesures de distorsion d'intermodulation et à l'horloge de DAC/ADC haute performance.

Capacités de modulation analogique et impulsionnelle

• FM : déviation maximale jusqu'à 10 MHz ; taux de modulation jusqu'à 1 MHz
• AM : profondeur linéaire jusqu'à 90 % ; taux de modulation jusqu'à 100 kHz
• PM : déviation crête jusqu'à 360°
• Modulation par impulsions : rapport marche/arrêt élevé (typiquement ~70 dB) ; temps de montée/descente <15 ns ; prise en charge de la modulation par motif et par impulsion

Commutation rapide de fréquence
Le temps de commutation typique de 10 μs permet les essais de systèmes à saut de fréquence, les simulations radar/ guerre électronique et les séquences de test automatisées à haut débit.

Contrôle et programmation
Contrôle à distance via SCPI/VISA sur LAN ou USB. Compatible avec Python, MATLAB, C#/C++ et LabVIEW. Un panneau avant virtuel est fourni pour un contrôle local ou réseau via GUI.

Informations de commande
Modèle — Description
LSX8081P — Générateur de signaux micro-ondes portable 8 GHz canal unique

Caractéristiques / spécifications techniques

• Modèle : LSX8081P
• Série : Lucid-X (LSX)
• Formats disponibles : Portable (liste actuelle), Desktop, Benchtop, Rackmount, module PXIe
• Plage de fréquences : jusqu'à 40 GHz (famille Lucid-X)
• Bruit de phase (exemples) : -148 dBc/Hz @100 MHz (décalage 10 kHz) ; -133 dBc/Hz @1 GHz (décalage 10 kHz) ; -114 dBc/Hz @10 GHz (décalage 10 kHz)
• Harmoniques : typiquement <-50 dBc ; Non-harmoniques : typiquement <-90 dBc
• Temps de commutation : standard 10 μs (option ultra-rapide mentionnée)
• Modulations prises en charge : AM, FM, PM, Sweep, Pulse, Pattern
• Capacité FM : déviation max jusqu'à 10 MHz ; taux jusqu'à 1 MHz
• Capacité AM : profondeur linéaire jusqu'à 90 % ; taux jusqu'à 100 kHz
• Capacité PM : déviation crête jusqu'à 360°
• Spécifications impulsionnelles : rapport marche/arrêt ~70 dB ; temps de montée/descente <15 ns
• Interfaces : LAN, USB, SPI
• Contrôle : SCPI/VISA ; outils pris en charge : Python, MATLAB, C#/C++, LabVIEW ; panneau avant virtuel inclus
• Applications typiques : oscillateurs LO, sources STALO radar, tests d'intermodulation, horloge DAC/ADC, radar/guerre électronique, communications sans fil, expériences quantiques nécessitant des sources cohérentes multicanal
