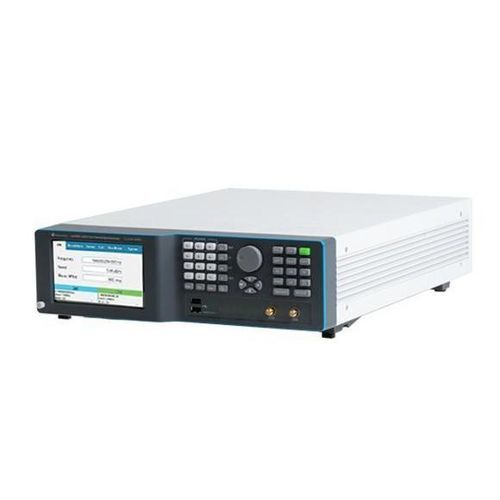

Générateur de signal LSX2092B

de micro-ondesRFà double canal

Présentation
La famille Lucid-X est une plate-forme modulaire à faible encombrement de générateurs de signaux micro-ondes disponible en plusieurs formats (Desktop, module PXIe, sur banc, rackable et portable). Conçue pour un faible bruit de phase et une grande pureté spectrale, la famille couvre des fréquences jusqu'à 40 GHz ; le LSX2092B est la configuration sur banc double canal 20 GHz.

Caractéristiques clés

• Formats : Desktop, module PXIe, sur banc, rackable, portable
• Modèle sur banc double canal (LSX2092B)
• Vitesse de commutation : commutation ultra-rapide jusqu'à 10 μs
• Commutation de fréquence cohérente (opération multi-canal en phase)
• Modulation : AM, FM, PM, Sweep, Pulse ; modulation par pattern prise en charge
• Interfaces numériques et analogiques : LAN, USB, SPI (intégrés)
• Contrôle à distance et programmation : SCPI/VISA standard industriel ; support Python, MATLAB, C#/C++, LabVIEW et panneau frontal virtuel

Intégrité et pureté du signal
La famille Lucid-X offre un bruit de phase très faible et une excellente pureté spectrale, conçues pour des applications RF/MW exigeantes. Exemples de valeurs représentatives (typique) :

• Bruit de phase (offset 10 kHz) : -148 dBc/Hz @ 100 MHz
• Bruit de phase (offset 10 kHz) : -133 dBc/Hz @ 1 GHz
• Bruit de phase (offset 10 kHz) : -114 dBc/Hz @ 10 GHz
• Harmoniques typiques : -50 dBc
• Parasites non harmoniques typiques : -90 dBc

Modulation et performances impulsionnelles

• FM : déviations maximales jusqu'à 10 MHz ; taux de modulation jusqu'à 1 MHz
• AM : profondeur linéaire jusqu'à 90% ; taux de modulation jusqu'à 100 kHz
• PM : déviation crête jusqu'à 360°
• Modulation en impulsion : rapport marche/arrêt élevé (typiquement 70 dB) ; temps de montée/descente < 15 ns
• Modes pattern et séquence (list) pris en charge pour génération de signaux complexes

Contrôle et programmation
L'instrument met en œuvre l'architecture SCPI/VISA pour une intégration transparente. Contrôle à distance via LAN et USB, avec environnements d'exemple : Python, MATLAB, C#/C++ et NI LabVIEW. Un panneau frontal virtuel est fourni pour un contrôle local ou réseau via GUI.

Informations de commande
Model | Description
LSX2092B | Générateur micro-ondes sur banc double canal 20 GHz

Options (résumé)
Option | Description | Modèles applicables
MOD | Pack modulation (AM, FM, PM) | X/R/B/D/P
LP | Option basse puissance -70 dBm | D/P (inclus sur certaines plateformes B/R/X)
ELP1 | Plage basse puissance étendue 1 canal (non pour 4 canaux) | B/R
ELP2 | Plage basse puissance étendue 2 canaux (non pour 4 canaux) | B/R
EPR1 | Plage puissance étendue 1 canal (-130 dBm à +27 dBm) (non pour 4 canaux) | B/R
EPR2 | Plage puissance étendue 2 canaux (-130 dBm à +27 dBm) (non pour 4 canaux) | B/R
PLS | Modulation impulsionnelle | X/R/B/D/P
PAT | Modulation par pattern | X/R/B/D/P
FS | Commutation rapide 100 μs | X/R/B/D
UFS | Commutation ultra-rapide 10 μs | B/R
BAT / BAT2 | Batteries remplaçables optionnelles pour modèles portables | P
CHA | Chargeur externe | P
LAN | Adaptateur Ethernet USB | P
W-RACK | Kit rack | B/R
WE | Extension de garantie 1 an (garantie standard 3 ans) | X/R/B/D/P

Applications (exemples)

• Oscillateurs locaux et STALO pour systèmes radar
• Mesures de distortion d'intermodulation (IM3)
• Horloges DAC/ADC et expériences multi-canal cohérentes (quantique, réseaux en phase)
• Guerre électronique, radar à saut de fréquence et simulation de communications sécurisées

Caractéristiques / Spécifications techniques

• Modèle : LSX2092B (20 GHz double canal sur banc)
• Famille : Lucid-X (LSX) générateurs de signaux micro-ondes modulaires
• Plage de fréquence (famille) : jusqu'à 40 GHz (selon modèle) ; LSX2092B : 20 GHz
• Canaux : 2 (double canal)
• Bruit de phase (typique) : -148 dBc/Hz @100 MHz (offset 10 kHz) ; -133 dBc/Hz @1 GHz (offset 10 kHz) ; -114 dBc/Hz @10 GHz (offset 10 kHz)
• Harmoniques : typ. -50 dBc ; Parasites non harmoniques : typ. -90 dBc
• Commutation : commutation ultra-rapide jusqu'à 10 μs ; option commutation rapide 100 μs
• Modulation : AM, FM, PM, Sweep, Pulse ; modes pattern et list
• FM : jusqu'à 10 MHz déviation, taux jusqu'à 1 MHz
• AM : profondeur linéaire jusqu'à 90%, taux jusqu'à 100 kHz
• PM : déviation crête jusqu'à 360°
• Modulation impulsionnelle : rapport marche/arrêt typ. 70 dB ; temps de montée/descente < 15 ns
• Interfaces : LAN, USB, SPI ; contrôle à distance SCPI/VISA
• Programmation : Python, MATLAB, C#/C++, LabVIEW ; panneau frontal virtuel inclus
• Formats disponibles : module PXIe, Desktop, sur banc, rackable, portable
• Options : plages de puissance étendues/basse puissance, batteries et chargeurs (selon modèle)
