Générateur de signal LSX2094B

de micro-ondesRF4 canaux

Vue d'ensemble
Le LSX2094B est un générateur de signaux micro-ondes sur table, 20 GHz, 4 canaux, membre de la famille Lucid-X — une gamme modulaire et compacte disponible en plusieurs formats. L'appareil est conçu pour un faible bruit de phase et une grande pureté spectrale, avec commutation rapide et multiples modes de modulation.

Points clés

• Format : sur table, configuration cohérente 4 canaux
• Couverture fréquentielle de la famille : jusqu'à 40 GHz (capacité au niveau de la famille)
• Commutation rapide : options ultra-rapides pour la commutation d'impulsions et de fréquence
• Modulation : AM, FM, PM, Sweep et modulation par impulsions
• Interfaces : LAN, USB et SPI ; prise en charge SCPI/VISA pour contrôle à distance et automatisation

Points forts

• Vitesse de commutation ultra-rapide : <10 μs (option ultra-rapide disponible)
• Commutation de fréquence cohérente entre canaux
• AM, FM, PM, Sweep & Pulse avec large dynamique
• Exemples de bruit de phase : -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz (offset 10 kHz)
• Interfaces LAN, USB et SPI intégrées pour le contrôle instrument

Caractéristiques détaillées

• Intégrité du signal & pureté spectrale — Bruit de phase très faible sur la plage de fréquences ; harmoniques typiques ~-50 dBc et parasites/non-harmoniques ~-90 dBc (objectifs famille).
• Commutation rapide de fréquence — Capacité de commutation ultra-rapide jusqu'à 10 μs pour supporter des séquences de test automatisées rapides, simulations de saut de fréquence et scénarios EW.
• Modulation analogique & par impulsion — Modulation AM, FM, PM et Sweep intégrée : déviation FM jusqu'à 10 MHz (vitesses jusqu'à 1 MHz) ; profondeur AM linéaire jusqu'à 90% (vitesses jusqu'à 100 kHz) ; déviation PM maximale 360° ; modulation par impulsion avec rapport on/off typique ~70 dB et temps de montée/descente <15 ns.
• Contrôle & programmation — Architecture standard SCPI et VISA. Contrôle à distance et automatisation via LAN ou USB avec Python, MATLAB, C#/C++, LabVIEW. Un panneau virtuel est fourni pour un contrôle GUI.

Applications

• Oscillateurs locaux et applications STALO
• Mesures d'intermodulation et IM3 (tests multi-tones)
• Radar, simulation de menaces en guerre électronique (EW) et scénarios de saut de fréquence
• Horloges pour DAC/ADC haute performance et bancs de test RF

Spécifications

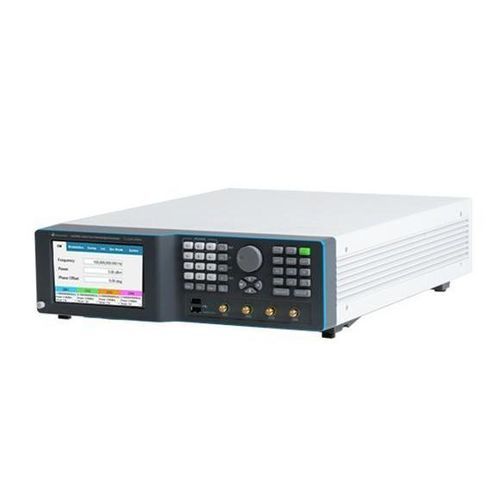

• Modèle : LSX2094B — générateur de signaux micro-ondes sur table 20 GHz, 4 canaux
• Canaux : 4 canaux cohérents (configuration multi-canaux sur table)
• Fréquence maximale (famille) : jusqu'à 40 GHz (modèle spécifique : 20 GHz pour LSX2094B)
• Bruit de phase (exemples) : -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz (offset 10 kHz)
• Harmoniques : typiquement ~-50 dBc ; parasites/non-harmoniques : ~-90 dBc
• Commutation de fréquence : commutation rapide 100 μs (option FS) ; commutation ultra-rapide 10 μs (option UFS)
• Modulation : AM, FM, PM, Sweep, Pulse, Pattern (PAT). Déviation FM jusqu'à 10 MHz (vitesses jusqu'à 1 MHz). Profondeur AM jusqu'à 90% (vitesses jusqu'à 100 kHz). PM déviation pic 360°.
• Modulation par impulsion : rapport on/off typique ~70 dB ; temps de montée/descente <15 ns
• Options de puissance : plages étendues et options basse puissance disponibles en usine
• Interfaces : LAN, USB, SPI ; support SCPI/VISA ; contrôle à distance via Python, MATLAB, C#/C++, LabVIEW
• Formats disponibles dans la famille : PXIe, Rackmount, Benchtop, Desktop, Portable
• Documentation : logiciel de contrôle, manuel de programmation et manuel utilisateur disponibles
