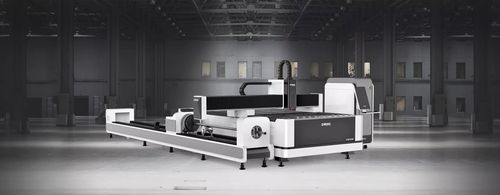

Machine de découpe laser à fibre LF3015CNR

pour aluminiumpour acier inoxydablede tôle

Présentation du produit
Le LF3015CNR est une machine CNC de découpe laser à fibre à double usage, conçue pour découper à la fois des tôles métalliques et des tubes circulaires. Le concept intégré tôle‑et‑tube réduit l'encombrement au sol et augmente le débit pour la production industrielle.

Portique en aluminium aéronautique 3e génération
Fabriqué selon des standards aéronautiques par extrusion sous presse 4300 t et traitement de vieillissement atteignant une résistance équivalente à 6061 T6. Le portique en aluminium allie ténacité, légèreté, résistance à la corrosion et meilleures performances dynamiques.

Double usage et gain d'espace
Le LF3015CNR réalise la coupe de tôles et de tubes dans une seule cellule, réduisant la surface nécessaire par rapport à des machines séparées et optimisant le flux de production.

Conception des mors
Mors électriques des deux côtés avec centrage automatique. Plage de réglage diagonale : 20–200 mm pour un maintien tubulaire sécurisé et répétable.

Soutien tubulaire automatique segmenté
Des supports tubulaires intelligents et segmentés préviennent la déformation lors de la coupe de longues sections et maintiennent la concentricité pendant l'opération.

Focalisation automatique (sans intervention manuelle)

• Sans mise au point manuelle — Le logiciel commande la lentille pour perçage et découpe automatiques sur des épaisseurs variées.
• Large plage de réglage — Plage de focalisation −10 mm à +10 mm, résolution 0,01 mm ; adaptée aux épaisseurs de tôle de 0 à 20 mm.
• Durée de vie prolongée — Lentilles collimatrices et de focalisation équipées de dissipateurs à refroidissement par eau pour réduire la température de la tête de coupe.

Table par soudage de tubes rectangulaires segmentés
La table adopte une structure alvéolaire métallique de type aéronautique, assemblée par tubes rectangulaires multiple avec raidisseurs internes pour une grande rigidité, résistance à la traction et stabilité des rails de guidage.

• Haute résistance structurelle et stabilité pour résister à la déformation sur une longue durée d'utilisation
• Épaisseur paroi tube rectangulaire : 10 mm ; poids approximatif de la table : 4500 kg

Transmission et précision
Composants d'entraînement de précision : crémaillère YYC, moteurs Yaskawa et réducteurs Motoreducer. Précision de positionnement récurrent : ±0,02 mm ; accélération maximale jusqu'à 1,5 G pour des découpes à grande vitesse et une longue durée de vie.

Applications industrielles
Conçue pour le traitement intégré de tôles et de tubes. Secteurs typiques : composants pétroliers et tuyauterie, cadres d'appareils de fitness, pièces automobiles, armoires électriques et fabrication de pièces en métal mince.
Exemples de matériaux et épaisseurs : acier au carbone tôles/tubes 0,5–5 mm, acier inox 0,5–2,5 mm, tôle galvanisée et électrozinguée, silicium‑acier ; plage de diamètres des tubes : 20–220 mm.

Paramètres techniques / spécifications

• Modèle : LF3015CNR
• Puissances laser disponibles : 1000 W, 2000 W, 3000 W, 4000 W, 6000 W, 8000 W, 12000 W (optionnel)
• Dimensions totales : 9250 × 4500 × 2300 mm
• Zone de travail (tôle) : 3050 × 1530 mm
• Précision de positionnement récurrente : ±0,02 mm
• Vitesse maximale de déplacement : 100 m/min
• Accélération maximale : 1,5 G
• Tension/Fréquence : 380 V / 50 Hz ou 60 Hz, 60 A
• Plage de focalisation automatique : −10 mm à +10 mm, précision 0,01 mm
• Épaisseur de tôle adaptée : acier au carbone 0,5–5 mm ; acier inox 0,5–2,5 mm
• Plage de diamètres des tubes : 20–220 mm
• Table : table soudée en tubes rectangulaires segmentés, épaisseur paroi tube rectangulaire 10 mm, poids approximatif 4500 kg
