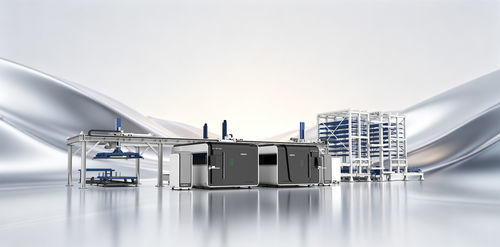

Ligne de production de tôle

automatiquerobotiséeflexible

Présentation
Magasins doubles, encombrement réduit | Un système d'alimentation dessert deux machines de découpe laser en intégration transparente | Fonctionnement entièrement automatique et autonome 24/7.

Automatisation complète du process
Du stockage des tôles et du chargement automatique à la découpe laser, au tri des pièces finies et à l'évacuation des chutes, le flux de production est entièrement automatisé pour réduire la dépendance à la main-d'œuvre et augmenter le débit.

Caractéristiques

• Stockage des tôles
• Chargement automatique
• Intégration découpe laser
• Tri des pièces finies
• Évacuation des chutes

Magasin vertical double-tour — Gain de place
Chaque tour comporte 8 niveaux (16 niveaux au total), chaque niveau supportant jusqu'à 3 t. Permet le stockage simultané de plus de 10 types de tôles, tailles de 1200×1000 mm à 3000×1500 mm.

Un système alimente deux machines
Un seul système de chargement dessert précisément deux machines de découpe laser, minimisant les temps d'arrêt et améliorant l'efficacité de la manutention et la productivité globale.

Tri intelligent
Séparation automatique des pièces finies et des chutes. Hauteurs de niveaux personnalisées sur demande. Interfaces ERP et MES standard pour intégration aux systèmes de l'usine numérique.

Configuration flexible
Conçu pour une intégration fluide dans les usines intelligentes ; supporte les hauteurs de niveaux personnalisées et les interfaces ERP/MES standard pour une connectivité approfondie.

Secteurs d'application

• Découpe et formage de tôle
• Structures en acier
• Machines et engins de chantier
• Fabrication d'ascenseurs
• Armoires et boîtiers
• Transport ferroviaire
• Fabrication d'articles de cuisine
• Industrie automobile

Caractéristiques techniques

• Surface de travail maximale : 3050×1530 mm (personnalisable)
• Temps d'échange de table : 15 s
• Précision de positionnement X/Y : ±0.03 mm
• Type de protection laser : Protection laser fermée
• Précision de repositionnement X/Y : ±0.02 mm
• Matériau du châssis : Aluminium aviation
• Vitesse maximale de translation X/Y : 120 m/min
• Méthode de lubrification : Lubrification automatique
• Accélération maximale : 2 G
• Puissance laser compatible : 1500–20000 W
• Capacité de charge maximale de la table : 1300 kg
• Équipement magasin : 2
• Charge maximale robot : 300 kg
• Nombre total de niveaux : 16
• Vitesse de translation du robot : 10–30 m/min
• Taille maximale de tôle stockée : 3000×1500 mm (personnalisable)
• Vitesse de levage du robot : 5–10 m/min
• Taille minimale de tôle stockée : 1200×1000 mm
• Capacité du chariot d'échange par niveau : 3 T
• Charge par niveau : 3 T
• Vitesse d'échange du chariot électrique : 10 m/min
• Hauteur maximale de pile de matière première par niveau : 90 mm
• Consommation électrique totale : 42 kW
• Vitesse de chargement/déchargement du magasin : 5–20 m/min
• Diamètre du tuyau d'entrée d'air : 12 mm
• Vitesse de levage du magasin : 5–10 m/min
• Pression d'alimentation en air : 0.6–0.7 MPa
• Épaisseur maximale de tôle manipulable par robot : 5 mm
• Alimentation requise : Triphasé 5 fils, 380 V
• Épaisseur minimale de tôle manipulable par robot : 0.8 mm
