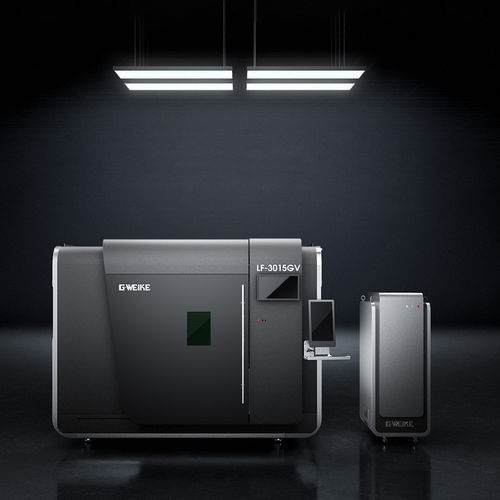

Machine de découpe laser à fibre GV series

de tôlepour tôle métalliqueservocommandée

Présentation
La série GV de machines de découpe laser à fibre offre une vitesse de parcours ultra-élevée et une précision adaptée à la production de tôles à grand volume. La combinaison d'une accélération maximale de 3G et d'un filtrage passe-bas à 10 Hz permet des démarrages/arrêts rapides et des mouvements stables à haute vitesse pour les trajectoires de coupe complexes.

Principales performances

• Accélération maximale 3G et filtrage passe-bas 10 Hz pour maintenir un mouvement stable en haute vitesse.
• Vitesse de déplacement maximale jusqu'à 200 m/min pour une productivité accrue.
• Algorithmes de trajectoire de coupe optimisés réduisant les parcours à vide et améliorant l'efficacité de traitement de plus de 50% sur les géométries complexes.

Points mécaniques et structurels

• Conception structurelle haute stabilité garantissant la précision à long terme du lit à la poutre et à la transmission.
• Poutre alvéolaire légère optimisée par topologie : +18% de rigidité en torsion au même poids ou −25% de poids à rigidité équivalente pour préserver la stabilité en mouvement rapide.
• Lit heavy-duty soudé à centre de gravité bas avec nervures latérales élargies pour renforcer la résistance au flambage et à la torsion et prévenir les micro-déformations liées au relâchement des contraintes.

Optique et tête de coupe

• Tête de coupe laser intelligente BLT offrant une fente de coupe plus étroite et une zone affectée par la chaleur réduite pour une meilleure qualité de bord.
• Refroidissement par eau sur l'ensemble de la structure couvrant plus de 90% du chemin optique pour limiter la déformation thermique et maintenir une qualité de faisceau constante en fonctionnement continu.

Entraînement et transmission

• Moteur servo haute vitesse et couple élevé fournissant jusqu'à 300% de couple, 5000 tr/min en pic et inertie rotor 136,6 kg·cm² pour une réponse précise sur les contours complexes.
• Réducteur de style allemand intégré avec arbre de sortie et engrenages optimisés ; composants clés en acier allié 42CrMo pour une rigidité, une résistance à l'usure et une durée de vie améliorées.

Automatisation & production
La machine s'intègre parfaitement aux systèmes automatiques de chargement/déchargement pour permettre un traitement de tôle haute vitesse entièrement automatisé et réduire la dépendance à la main-d'œuvre.

Secteurs d'application

• Armoire électrique & enveloppes
• Machines de construction
• Fabrication de tôlerie
• Industrie automobile
• Fabrication d'ascenseurs
• Arts de la table & agencement de cuisine

Caractéristiques techniques

• Modèle : LF-3015GV | LF-4020GV | LF-6020GV
• Format de traitement : 3050×1530 mm | 4050×2030 mm | 6030×2030 mm
• Puissance laser : 3000W / 6000W / 12000W (Option)
• Vitesse maximale axe X/Y : 200 m/min
• Précision de répétition positionnement X/Y : ±0,02 mm
• Précision de positionnement X/Y : ±0,03 mm
• Accélération maximale / filtrage passe-bas : 3G / 10 Hz
• Capacité maximale de charge table : 1200 / 2300 / 3200 kg
• Tension et fréquence nominales : 380V 50Hz/60Hz
