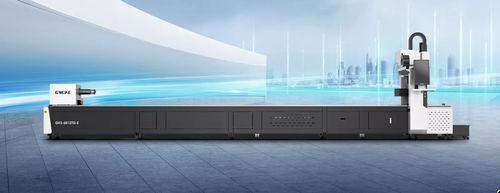

Machine de découpe laser TG-E

pour métalde tubespour applications médicales

Présentation
La série TG-E, machine de découpe laser pour tubes à décalage de mandrin avant, est conçue pour une découpe de tubes compacte et efficace avec un serrage stable et une réduction des chutes. Le décalage du mandrin avant permet le traitement de résidus ultra-courts pour des tubes de toute longueur (longueur résiduelle minimale jusqu'à 30 mm). La coupe finale s'exécute avec un double mandrin pour une coupe plus stable.

Principales caractéristiques

• Décalage du mandrin avant pour traitement de résidus ultra-courts (longueur résiduelle minimale jusqu'à 30 mm)
• Serrage double-mandrin pour coupes finales stables
• Conception fortement intégrée : armoire électrique, source laser et système pneumatique intégrés au bâti pour réduire l'encombrement d'environ 30 %
• Système bus intelligent prenant en charge des fonctions telles que la coupe en vol et le fonctionnement sans traçage
• Options de mandrins pneumatiques haute performance (120/160)

Applications
Mobilier de bureau, dispositifs médicaux, équipements de fitness, quincaillerie et sanitaire, glissières de protection, tuyauterie et secteurs connexes.

Paramètres techniques (tableau)
6012 TG-E Series | 6016 TG-E Series
Puissance laser : 1500 W / 3000 W | 1500 W / 3000 W
Plage de serrage : Φ10–Φ120 mm ; carré : 10×10–120×120 mm | Φ10–Φ160 mm ; carré : 10×10–160×160 mm
Vitesse de rotation maximale : 140 tr/min | 140 tr/min
Longueur de coupe effective : 6500 mm | 6500 mm
Charge maximale par tube : 80 kg | 80 kg
Conception mandrin haute performance : 120 mandrins pneumatiques | 160 mandrins pneumatiques

Caractéristiques / Spécifications techniques

• Série : TG-E Series (6012, 6016)
• Options de puissance laser : 1500 W ou 3000 W
• Plage de serrage (6012) : Φ10–Φ120 mm ; carré : 10×10–120×120 mm
• Plage de serrage (6016) : Φ10–Φ160 mm ; carré : 10×10–160×160 mm
• Vitesse de rotation maximale : 140 tr/min
• Longueur de coupe effective : 6500 mm
• Charge maximale par tube : 80 kg
• Options de mandrins pneumatiques : 120 (6012) / 160 (6016)
