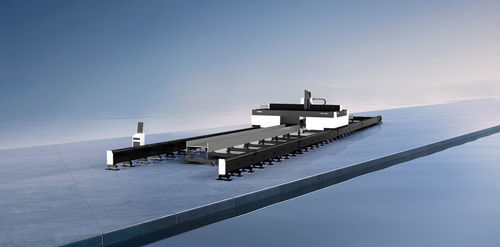

Machine de découpe laser GKS-12015S

pour acierde tôlede profilés

Présentation Machine professionnelle de découpe laser pour profilés en acier, conçue pour l'usinage de profilés en acier et dotée de fonctions de découpe, de perforation, de chanfreinage, de verrouillage, de marquage et d'alignement, le tout dans un seul et même équipement. Caractéristiques techniques principales

• Conception « tout-en-un » : découpe, perforation, chanfreinage, verrouillage, marquage et alignement, le tout réalisé sur une seule machine.
• Double utilisation (tôles et profilés) : prend en charge l’usinage des profilés et des tôles pour répondre à divers besoins d’usinage.
• Structure à portique : stable et fiable, avec des performances dynamiques améliorées ; usinage mobile sur portique pour des opérations de découpe flexibles.
• Imbrication Tekla en un clic : prend en charge la découpe à partir de fichiers de modélisation structurelle 3D TEKLA pour permettre une imbrication intelligente et rapide sans plans séparés.
• Compensation en temps réel : capacités de compensation en temps réel pour améliorer la précision de découpe.
• Mécanisme unique de réglage instantané de la table de découpe : réglages rapides pour la découpe de profilés en acier de différentes largeurs et élimination rapide des scories après la perforation afin d’améliorer la qualité et l’efficacité.
• Zone d’usinage extra-large : conception modulaire avec double poste de travail pouvant atteindre 25,5 mètres de long pour l’usinage à grande échelle.
• Liaison 3D à 5 axes + grand axe pivotant : s'adapte aux découpes irrégulières et tridimensionnelles telles que les découpes droites, les découpes en biseau et les découpes à demi-arête plate.

Applications Construction de structures métalliques, machines d'ingénierie, transformation des métaux, ponts et tunnels, châssis de véhicules, machines portuaires. Paramètres techniques (tableau) Modèle de la machine GKS-12015S Puissance du laser 12 000 W / 20 000 W / 30 000 W Course des axes X / Y / Z 3 500 mm / 28 000 mm / 1 050 mm Accélération maximale 0,5 G Précision de positionnement des axes X/Y ±0,25 mm/m Précision de positionnement répétable des axes X/Y ±0,05 mm Caractéristiques d'alimentation 380 V / 50 Hz Caractéristiques / spécifications techniques

• Modèle : GKS-12015S
• Options de puissance laser disponibles : 12 000 W, 20 000 W, 30 000 W
• Course (X / Y / Z) : 3 500 mm / 28 000 mm / 1 050 mm
• Accélération maximale : 0,5 G
• Précision de positionnement (X/Y) : ±0,25 mm/m
• Précision de positionnement répétable (X/Y) : ±0,05 mm
• Alimentation électrique : 380 V / 50 Hz
• Fonctions : Découpe, perforation, chanfreinage, verrouillage, marquage, alignement
• Structure : banc en portique pour des performances dynamiques stables
• Caractéristiques spéciales : imbrication Tekla en un clic, mécanisme de réglage instantané de la table de découpe, articulation 3D à 5 axes et grande capacité de l'axe de pivotement
