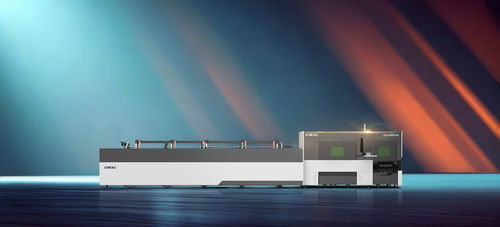

Machine de découpe laser GKS6009 TAG

pour métalde tubesde soudage

Présentation
La machine de découpe laser de tubes biseautés GKS6009 TAG Series présente une structure portique mobile associée à la technologie de découpe par zones pour obtenir une coupe avec résidu quasi nul et optimiser l'utilisation des matériaux. Un système d'alimentation automatique modulaire et intelligent intégré permet l'alimentation continue des tubes et des cycles automatisés afin de réduire la main-d'œuvre et d'augmenter le rendement. La machine réalise des coupes biseautées automatiques ±45° via un mécanisme de biseau sans oscillation pour limiter les préparations d'arêtes secondaires et faciliter les opérations de soudage. Le système d'alimentation par traction garantit une avance stable et régulière pour différents profils de tubes.

Principales caractéristiques

• Portique mobile et découpe par zones permettant une coupe quasi sans résidu à 2 mandrins
• Système d'alimentation automatique modulaire et intelligent pour alimentation continue et cycles automatisés
• Coupe biseautée automatique ±45° avec mécanisme de biseau sans oscillation
• Conception d'alimentation par traction pour une alimentation stable et constante

Applications

• Fabrication de mobilier de bureau
• Composants pour dispositifs médicaux
• Structures d'équipements de fitness
• Quincaillerie et sanitaires
• Garde-corps et barrières de sécurité
• Composants de tuyauterie

Spécifications techniques

• Modèle : GKS6009 TAG Series
• Puissance laser : 1500 W / 3000 W
• Plage d'alimentation automatique : tubes ronds Φ10–Φ90 mm ; tubes carrés □10×10–□90×90 mm
• Plage de serrage : tubes ronds Φ20–Φ90 mm ; tubes carrés □20×20–□90×90 mm
• Vitesse de rotation maximale : 150 tr/min
• Longueur de coupe effective : 6500 mm
• Capacité de charge par tube : 80 kg
• Structure de mandrin : mandrin pneumatique 90
