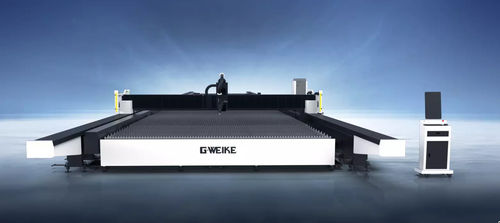

Machine de découpe laser à fibre SA series

pour acierpour métalpour tôle métallique

Présentation
La SA Series est une machine de découpe laser à fibre à double portique, grand format et ultra-longue, conçue pour le traitement de tôles surdimensionnées. La structure multi-pistes linéaire assure un mouvement à grande vitesse fluide et stable. Largeur de travail jusqu'à 6 m et longueur jusqu'à 60 m. Configuration double faisceau/tête double en option permettant des découpes simultanées sans interférence.

Caractéristiques principales

• Plateforme de découpe ultra-large et ultra-longue (jusqu'à 6×60 m) pour la manipulation de grandes tôles.
• Entraînement à double rail sur l'axe Y pour une meilleure stabilité dynamique ; accélération jusqu'à 1,4 G et vitesse de déplacement jusqu'à 140 m/min.
• Sécurité multi-niveaux : rideaux lumineux avant et arrière et surveillance intelligente HD pour une supervision visuelle de bout en bout.
• Système d'extraction « souffle-suiveur + extraction matricielle » : ventilateurs axiaux montés sur le portique fournissant un flux d'air dirigé ; table fixe à extraction zonée pour une évacuation simultanée des fumées.
• Découpe biaise 0–45° avec tête AB à double oscillation prenant en charge les types de chanfrein X, Y et V pour des coupes multi-angle.
• Lit et plateforme de type séparé séparant la surface porteuse de la base pour réduire les contraintes et préserver la précision à long terme en fonctionnement haute puissance.
• Détection des chutes par vision pour l'extraction des contours de restes irréguliers, le scan en lot et le nesting intelligent en un clic afin d'augmenter productivité et rendement matière.

Points forts de performance
Entraînement à double rail sur l'axe Y pour stabilité dynamique ; accélération maximale 1,4 G ; vitesse de déplacement jusqu'à 140 m/min. Le nesting basé sur la vision améliore significativement le débit et l'utilisation des matériaux.

Détection des chutes par vision
Extraction précise des contours des restes irréguliers, scan en lot et nesting intelligent en un clic. Augmentation de productivité rapportée jusqu'à 200 % et amélioration du rendement matière jusqu'à 175 % en conditions réelles.

Exemples d'usinage
Échantillons de découpe et pièces usinées illustrant la qualité de coupe, la consistance des chanfreins et la précision géométrique obtenues.

Applications typiques

• Machines agricoles
• Fabrication de structures en acier
• Balises et pylônes de transmission
• Construction navale
• Machines pour mines
• Découpe de tôle
• Équipements mécaniques lourds
• Machinerie de construction

Paramètres techniques
GKS14040SA (SA Series) — Zone de travail (mm) : 14000×4000 ; Puissance laser (W) : 135000 / 80000 / 60000 / 40000 / 30000 ; Précision de positionnement : 0.1/10m & 0.05/5m ; Précision de répétition X/Y : 0.05 mm ; Vitesse max X/Y : 100–140 m/min ; Accélération : 1G–1.4G.
GKS40040SA (SA Series) — Zone de travail (mm) : 40000×4000 ; Puissance laser (W) : 135000 / 80000 / 60000 / 40000 / 30000 ; Précision de positionnement : 0.1/10m & 0.05/5m ; Précision de répétition X/Y : 0.05 mm ; Vitesse max X/Y : 100–140 m/min ; Accélération : 1G–1.4G.
GKS60060SA (SA Series) — Zone de travail (mm) : 60000×6000 ; Puissance laser (W) : 135000 / 80000 / 60000 / 40000 / 30000 ; Précision de positionnement : 0.1/10m & 0.05/5m ; Précision de répétition X/Y : 0.05 mm ; Vitesse max X/Y : 100–140 m/min ; Accélération : 1G–1.4G.

Spécifications

• Série : SA Series
• Type de machine : Machine de découpe laser à fibre à double portique, grand format et ultra-longue
• Largeur de travail maximale : jusqu'à 6 m
• Longueur de travail maximale : jusqu'à 60 m
• Options de puissance laser : 135000W, 80000W, 60000W, 40000W, 30000W
• Précision de positionnement : 0.1/10m & 0.05/5m
• Précision de répétition X/Y : 0.05 mm
• Vitesse maximale X/Y : 100–140 m/min
• Accélération : 1G–1.4G (max 1.4 G)
• Découpe chanfrein : 0–45° avec tête AB à double oscillation (supporte X, Y, V)
• Extraction fumées : Souffle-suiveur + extraction matricielle avec ventilateurs axiaux montés sur le portique et table à extraction zonée
• Sécurité : rideaux lumineux avant et arrière et surveillance intelligente HD
• Conception : Lit et plateforme séparés pour réduire les contraintes et prolonger la durée de vie
• Vision : Détection des chutes par vision avec scan en lot et nesting intelligent (améliorations de productivité et rendement)
