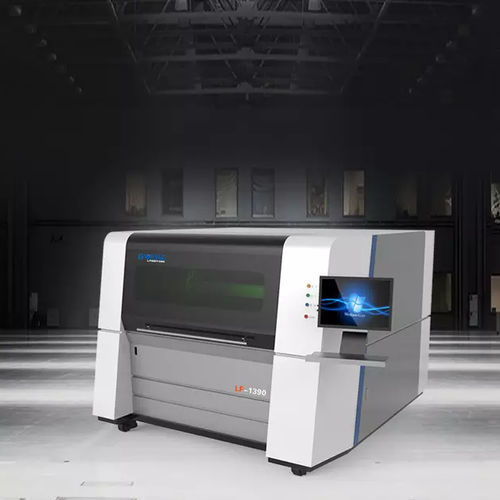

Machine de découpe laser à fibre LF1390

pour acier inoxydablepour métalpour tôle fine

Portique en aluminium aéronautique (troisième génération)
Fabriqué selon des normes aéronautiques par extrusion sous presse 4300 tonnes et traité par vieillissement pour atteindre la résistance 6061 T6. Le portique en aluminium aéronautique offre faible masse, bonne ténacité, résistance à la corrosion et amélioration de la vitesse d'usinage.

Sécurité et extraction des fumées en enceinte fermée

• Conception entièrement fermée de la machine.
• La fenêtre d'observation est équipée d'un verre de protection laser conforme à la norme CE européenne.
• Les fumées de coupe sont filtrées à l'intérieur de l'enceinte pour réduire les émissions et l'impact environnemental.

Conception double rail et double entraînement sur l'axe Y
Les deux côtés de l'axe Y sont équipés de double guide-rails et de doubles vis à billes pour éviter la flexion des vis et la déformation de la ligne de coupe, garantissant la rectitude et la précision des arcs en découpe haute vitesse.

Mise au point automatique (sans opération manuelle)

• Sans réglage manuel : le logiciel de commande ajuste automatiquement la lentille de focalisation pour le perçage et la coupe de tôles d'épaisseur variable ; l'ajustement automatique est jusqu'à dix fois plus rapide que le réglage manuel.
• Grande plage de réglage : -10 mm à +10 mm, précision 0,01 mm ; adapté aux tôles de 0 à 20 mm d'épaisseur.
• Durée de vie prolongée : la lentille collimateur et la lentille de focalisation sont équipées de dissipateurs thermiques refroidis par eau pour réduire la température de la tête de coupe et prolonger sa durée de vie.

Transmission et précision
Les découpeuses laser à fibre G.WEIKE sont équipées de servomoteurs Panasonic (Japon), de vis à billes TBI à double entraînement rectifiées sur l'axe Y, d'une vis à billes TBI rectifiée sur l'axe X et de guides linéaires Hiwin. Précision de répétition jusqu'à ±0,02 mm, accélération maximale 0,5G et durée de vie prévue supérieure à 10 ans.

Applications industrielles
Le modèle LF1390 est conçu pour la découpe de haute précision et convient aux secteurs exigeant une grande précision : mécanique, microélectronique, traitement du verre et électronique. Convient pour la coupe de tôles métalliques fines : acier inoxydable, tôle galvanisée, tôles électroplacées, etc.

Paramètres techniques
Modèle de la machine | LF1390
Puissance laser | 500W, 800W, 1000W, 2000W, 3000W (en option)
Zone de travail | 1300 × 900 mm
Précision de repositionnement | ±0,02 mm
Vitesse maximale | 40 m/min
Accélération maximale | 0,5G
Mode de transmission | Entraînement à vis à billes rectifiée de précision
Alimentation | 220V, 50/60Hz, 60A

Caractéristiques / spécifications techniques

• Modèle machine : LF1390
• Puissance laser : 500W, 800W, 1000W, 2000W, 3000W (en option)
• Zone de travail : 1300 × 900 mm
• Précision de repositionnement : ±0,02 mm
• Vitesse maximale : 40 m/min
• Accélération maximale : 0,5G
• Mode de transmission : Entraînement à vis à billes rectifiée de précision
• Alimentation : 220V / 50Hz / 60Hz / 60A
