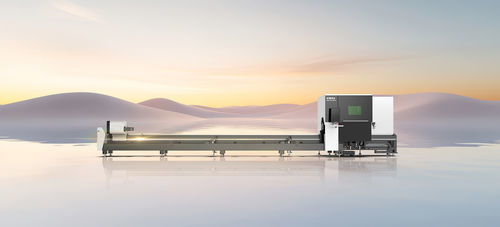

Machine de découpe laser TMII series

de tubespour applications médicalespour l'industrie du sanitaire de salle de bain

Présentation
Machine de découpe laser chanfrein pour petits tubes à deux mandrins, conçue pour un usinage des tubes précis, stable et économe en matériau. La conception permet le traitement de restes ultra-courts, un décalage du mandrin avant et un bâti latéral à 90° pour faciliter le chargement/déchargement et la maintenance. Convient à une large gamme de profils de tubes et d'environnements de production.

Caractéristiques principales

• Reste ultra-court : longueur minimale du reste jusqu'à 30 mm pour réduire le gaspillage de matériau.
• Double-mandrin pour la coupe finale : assure un serrage stable et des coupes chanfrein précises.
• Décalage du mandrin avant : permet le traitement de restes ultra-courts quel que soit la longueur du tube.
• Bâti latéral à 90° : abaisse le centre de gravité pour une meilleure stabilité de coupe et un chargement/déchargement simplifié.
• Vitesse de rotation élevée du mandrin : jusqu'à 200 tr/min (selon modèle) pour accroître le débit.

Secteurs d'application

• Mobilier de bureau
• Dispositifs médicaux
• Équipements de fitness
• Quincaillerie et sanitaires
• Industrie des garde-corps
• Industrie de la tuyauterie

Paramètres techniques
Modèle : 6012TM 2II (série TM) | 6016TM 2II (série TM)
Puissances laser : 1500 W / 3000 W / 6000 W
Plage de serrage : Φ10–Φ120 mm; □10×10–□120×120 mm | Φ10–Φ160 mm; □10×10–□160×160 mm
Vitesse de rotation maximale : 200 tr/min | 140 tr/min
Longueur de coupe effective : 6500 mm
Capacité de charge par tube : 80 kg
Structure du mandrin : mandrin pneumatique 120 | mandrin pneumatique 160

Caractéristiques / Spécifications techniques

• Longueur minimale du reste : jusqu'à 30 mm
• Serrage : double-mandrin pour la coupe finale garantissant la stabilité
• Décalage du mandrin avant pour le traitement de restes ultra-courts
• Bâti : montage latéral à 90° pour abaisser le centre de gravité et faciliter la manutention
• Vitesse de rotation maximale du mandrin : jusqu'à 200 tr/min (selon modèle)
• Longueur de coupe effective : 6500 mm
• Capacité de charge par tube : 80 kg
• Options de puissance laser : 1500 W, 3000 W, 6000 W
• Plages de serrage : Φ10–Φ120 mm (6012TM 2II) et Φ10–Φ160 mm (6016TM 2II); profils carrés jusqu'à 120×120 mm et 160×160 mm
• Types de mandrin : mandrins pneumatiques 120 ou 160 selon le modèle
