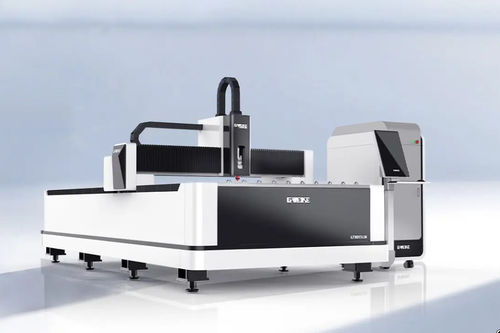

Machine de découpe laser à fibre LN series

pour métalpour tôle finepour l'industrie automobile

Présentation
La machine de découpe laser à fibre mono-plateforme série LN est conçue pour la découpe précise de tôles fines à moyennes. L’équipement utilise des servomoteurs à bus double pour une meilleure réactivité dynamique et atteint une vitesse à vide de 120 m/min avec une accélération maximale de 1,5G. Le plan de table modulaire facilite le transport et réduit la complexité de maintenance. Le portique est en profilé d'aluminium de qualité aérospatiale, extrudé sous presse 4300 tonnes et vieilli jusqu'à la résistance 6061 T6, offrant un excellent rapport résistance/poids.

Caractéristiques clés

• Système de servomoteurs à double bus — améliore les performances dynamiques d'environ 30%
• Accélération maximale : 1,5G
• Vitesse à vide : 120 m/min
• Plan de table modulaire pour un transport simplifié et des coûts de maintenance réduits
• Portique en aluminium aérospatial (extrusion presse 4300 tonnes, vieillissement 6061 T6)
• Correction DA de la pression d'air pour atteindre précisément la pression de sortie définie
• Remplacement automatique de buse pour l'usinage automatisé
• Suppression intelligente des vibrations de l’axe Z pour réduire les tremblements de coupe
• Évitement de collision en mouvement pour diminuer les risques d'impact

Exemples
Des images d’échantillons et des exemples de pièces sont fournis pour illustrer la qualité de coupe et les géométries typiques.

Applications
Destinée aux fabricants et ateliers nécessitant la découpe laser à fibre de tôles fines à moyennes dans des secteurs tels que la fabrication métallique, les composants automobiles, les boîtiers électroniques et les pièces industrielles générales.

Paramètres techniques

• Modèles : LF6025LN II | LF4020LN II | LF3015LN II
• Zone de travail : 6100×2550 mm | 4100×2050 mm | 3050×1520 mm
• Puissances laser disponibles : 12 000 W / 6 000 W / 4 000 W / 3 000 W / 2 000 W / 1 000 W
• Précision de positionnement X/Y : ±0,05 mm (tous modèles)
• Précision de répétition X/Y : ±0,03 mm (tous modèles)
• Tension/fréquence nominale : 380 V 50 Hz / 60 Hz (tous modèles)
• Accélération maximale : 1,5G
• Vitesse à vide : 120 m/min

Spécifications

• Modèle (page focale) : LF3015LN
• Série : LN Series
• Exemples de zone de travail : LF6025LN II — 6100×2550 mm; LF4020LN II — 4100×2050 mm; LF3015LN II — 3050×1520 mm
• Puissances disponibles : 1 000 W / 2 000 W / 3 000 W / 4 000 W / 6 000 W / 12 000 W
• Précision de positionnement X/Y : ±0,05 mm
• Précision de répétition X/Y : ±0,03 mm
• Tension/fréquence nominale : 380 V, 50 Hz / 60 Hz
• Accélération maximale : 1,5G
• Vitesse à vide : 120 m/min
• Portique : profilé aluminium aérospatial, extrusion presse 4300 tonnes, vieillissement 6061 T6
• Fonctionnalités : servomoteurs à double bus, plan de table modulaire, correction DA de la pression d'air, remplacement automatique de buse, suppression intelligente des vibrations, évitement de collision
