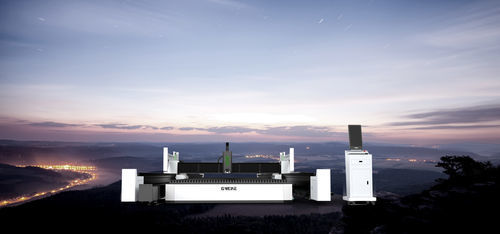

Machine de découpe laser à fibre SL series

pour acierpour métalpour tôle métallique

Vue d'ensemble
La machine de découpe laser à rail au sol SL Series est un système modulaire grand format conçu pour la découpe métallique précise et à haut débit. Elle associe un banc séparé, une ventilation par zones, des rideaux photoélectriques de sécurité sur la traverse et la possibilité d'usinage biseauté multi-angle en option.

Banc modulaire
Le banc modulaire permet des longueurs personnalisées. Le banc et le poste de travail sont conçus séparément. Des tubes rectangulaires de grande section sont soudés et détendus après recuit, garantissant stabilité structurelle, précision reproductible et manutention facilitée.

Format personnalisé
Les configurations machine s'adaptent aux besoins du client, prenant en charge différents aménagements de grand format et systèmes de manutention des pièces.

Ventilation par zones
La ventilation par zones est assurée par soufflage côté droit et aspiration côté gauche pour contrôler les fumées et réduire les dépôts de carbone, maintenant un environnement de coupe plus propre et améliorant la qualité de coupe.

Protection par rideau lumineux
Des rideaux lumineux de protection installés de chaque côté de la traverse assurent la protection continue de l'opérateur le long de la zone de coupe et contribuent à prévenir les incidents liés aux collisions.

Découpe biseautée (option)
L'option de coupe biseautée 0–45° multi-angle permet d'obtenir des profils biseautés en une seule passe pour la préparation des soudures et les géométries complexes. Accessoires disponibles: tête de coupe biseautée, plateforme opérateur et tiroir pour consommables.

Fonctions intelligentes et options

• Correction DA de la pression d'air : contrôle précis pour atteindre la pression de sortie définie.
• Remplacement automatique de buse : module optionnel pour supporter des flux de travail automatisés ou sans opérateur.
• Suppression intelligente des vibrations : ajustement Z en temps réel pour réduire le tremblement de coupe.
• Détection de collision par suiveur : réduit le risque de collision causée par des pièces gauchies ou irrégulières.

Échantillon
Des échantillons de découpe sont disponibles pour démontrer la capacité d'usinage sur divers types et épaisseurs de métal.

Applications

• Machines agricoles
• Structures en acier
• Industrie des pylônes
• Construction navale
• Machines minières
• Découpe de tôles
• Équipements mécaniques
• Machines de construction

Paramètres techniques
Modèles : 16032SL (SL Series) | 24032SL (SL Series)
Zone de travail : 16000×3200 mm (16032SL) | 24000×3200 mm (24032SL)
Puissances laser disponibles : 135000 W, 80000 W, 60000 W, 40000 W, 30000 W
Précision de positionnement X/Y : 0.1/10m & 0.05/5m
Précision de repositionnement X/Y : 0.05 mm

Caractéristiques / spécifications techniques

• Série : SL Series
• Modèles : 16032SL, 24032SL
• Zone de travail : 16000×3200 mm / 24000×3200 mm
• Puissance laser : 135000 W, 80000 W, 60000 W, 40000 W, 30000 W
• Précision positionnement X/Y : 0.1/10m & 0.05/5m
• Précision répétée X/Y : 0.05 mm
• Banc modulaire pour longueur personnalisable
• Ventilation par zones avec soufflage côté droit et aspiration côté gauche
• Rideaux lumineux de sécurité des deux côtés de la traverse
• Tête de coupe biseautée 0–45°, plateforme et tiroir en option
• Fonctions : correction DA de la pression d'air, remplacement automatique de buse (option), suppression intelligente des vibrations, détection de collision par suiveur
