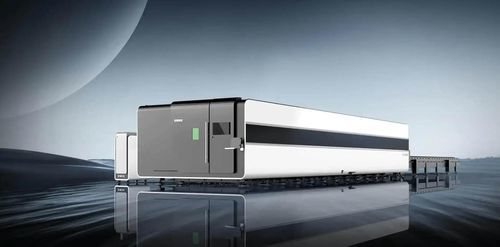

Machine de découpe laser à fibre LF4020GH

pour acierpour tôle épaissepour tôle métallique

Présentation du produit
Découpeuse laser à fibre grand format LF4020GH de la série GH. Solution de 8 kW à 60 kW pour le traitement de tôles longues et épaisses jusqu'à 12 m en une seule passe, conçue pour la coupe industrielle de tôles lourdes et de grandes pièces.

Capacité améliorée pour les tôles épaisses
Permet la coupe de panneaux jusqu'à 12 m de longueur en une seule passe. Performances dynamiques améliorées offrant une vitesse de coupe supérieure et une capacité accrue sur matériaux épais.

Banc mortaise et rivet soudé
La structure du banc est en tôles d'acier super-lourdes assemblées par mortaise et rivet, recuit de détente, nervures de renfort internes et supports transversaux assurant haute rigidité et stabilité à long terme.

Structure d'extraction matricielle
Système d'extraction des fumées à double rangée et multi-lignes, partitions à haute étanchéité, filtrant efficacement gaz, fumées et poussières pour améliorer l'impact environnemental du process.

Système bus et moteur bus
Système EtherCAT avec moteurs bus permettant des réglages en temps réel, une coordination efficace et un déploiement simplifié.

Fonctions clés

• Correction DA de la pression d'air — Assure que la pression du gaz auxiliaire atteint précisément la valeur réglée.
• Rétractation intelligente de la tête — Ajuste automatiquement la pression de rétractation pour un mouvement fluide.
• Évacuation des scories après perçage — Élimination rapide des scories après perforation pour améliorer qualité et productivité.
• Micro-joints sans trace — Points de connexion minimaux pour une coupe par lot sans défauts visibles.
• Anti-collision visuel — Détection par vision arrêtant la coupe si du personnel pénètre la zone de travail et émettant des alertes pour sécuriser l'opération.
• Remplacement automatique des buses — Changement automatique des buses pour soutenir le traitement automatisé continu.

Exemples et applications
Images d'échantillons et illustrations d'applications industrielles fournies pour démontrer des exemples de pièces usinées et des cas d'utilisation types dans la construction navale, structures métalliques, machines agricoles et équipements lourds.

Paramètres techniques
Modèles : LF4020GH | LF6025GH | LF12025GH
Zone de travail : 4050 mm × 2030 mm | 6050 mm × 2530 mm | 12500 mm × 2550 mm
Puissance laser (option) : 60000W/40000W/30000W/20000W/15000W/12000W/8000W
Dimensions : 11320 × 3690 × 2860 mm | 15554 × 4345 × 2705 mm | 27980 × 4345 × 2705 mm
Précision de positionnement X/Y : ±0.03 mm
Précision de repositionnement X/Y : ±0.02 mm
Vitesse maximale : 150–220 m/min
Accélération maximale : 1.5G–2.5G

Caractéristiques / spécifications techniques

• Modèle : LF4020GH
• Série : GH Series
• Zone de travail : 4050 mm × 2030 mm
• Plage de puissance laser optionnelle : 8 kW à 60 kW (8000W/12000W/15000W/20000W/30000W/40000W/60000W)
• Dimensions machine : 11320 × 3690 × 2860 mm
• Précision de positionnement X/Y : ±0.03 mm ; répétabilité : ±0.02 mm
• Vitesse maximale : 150–220 m/min ; accélération max : 1.5G–2.5G
• Construction du banc : tôles d'acier super-lourdes assemblées par mortaise et rivet, recuites et renforcées en interne
• Extraction : extraction des fumées partitionnée, double rangée multi-lignes à haute étanchéité
• Contrôle : système EtherCAT avec moteurs bus pour réglages en temps réel
• Fonctions automatisées : correction DA de pression, rétractation intelligente, évacuation de scories, micro-joints sans trace, anti-collision visuel, changement automatique de buses
