Machine de découpe laser SAG series

pour acierpour métalpour tôle métallique

Présentation

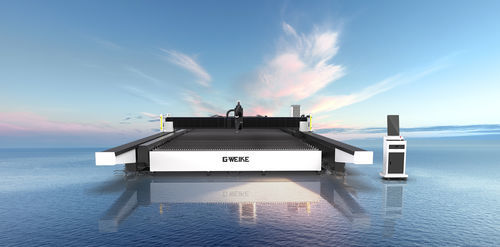

La machine de découpe laser à rainure extra-large double-rail Série SAG utilise une structure linéaire multi-rail pour assurer un mouvement stable et à grande vitesse. Elle est disponible en formats larges et longs avec des largeurs personnalisables jusqu'à 6 m et des longueurs jusqu'à 60 m pour traiter de grandes pièces.

Performance
La configuration à double rail sur l'axe Y offre une réponse dynamique accrue avec une accélération maximale de 1,4G et une vitesse de liaison maximale de 140 m/min. La conception avec plateforme et châssis séparés réduit l'impact des charges sur la structure du lit pour prolonger la durée de vie des composants tout en maintenant précision et efficacité de coupe sur le long terme.

Capacité de coupe en biseau
La coupe en biseau de 0° à 45° est prise en charge par un mécanisme à double pendule AB, permettant la réalisation de rainures multi-angles, notamment en profils X, Y et V, sur l'ensemble de la plage d'angles autorisée.

Évacuation des fumées et poussières
Le système « Following Wind + extraction en réseau » utilise trois ventilateurs axiaux haute puissance qui se déplacent en va-et-vient le long du portique pour assurer un soufflage, combiné à une extraction synchronisée et zonée sur la table fixe afin d'améliorer l'efficacité d'évacuation des fumées et des poussières.

Sécurité et surveillance
Les protections multiples comprennent une grille de sécurité installée aux deux extrémités du portique et un système de surveillance intelligente HD en temps réel pour une visibilité et un contrôle complets du processus de découpe.

Conception et options
Équipements optionnels : plateforme, tiroir et enceinte. Le système optionnel de gestion des chutes visuel permet une extraction précise des contours des résidus irréguliers avec un balayage en lot en un clic et un nesting automatique pour améliorer la productivité et l'utilisation des matériaux.

Applications typiques

• Machines agricoles
• Structures en acier
• Industrie des pylônes
• Construction navale
• Machines minières
• Tôlerie
• Équipements mécaniques
• Machines de construction

Paramètres techniques

• Modèles de machine : 10050SAG, 12040SAG, 14040SAG, 16040SAG, 40040SAG, 60060SAG
• Puissances laser : 12 000W / 40 000W / 60 000W / 80 000W / 135 000W
• Zone de travail (personnalisable) : longueur 6 m–60 m ; options de largeur 4 m, 5 m, 5,2 m, 5,5 m, 6 m
• Accélération maximale : 1,4G
• Vitesse de liaison maximale : 140 m/min
• Plage de coupe en biseau : 0°–45° (mécanisme double pendule AB)
• Évacuation des fumées : Following Wind + extraction en réseau avec ventilateurs axiaux alternés et extraction synchronisée sur table
• Précision de positionnement X/Y : 0.1/10 m & 0.05/5 m
• Précision de positionnement répétée X/Y : ±0.05 mm
• Options : plateforme, tiroir, enceinte, système visuel de chutes
