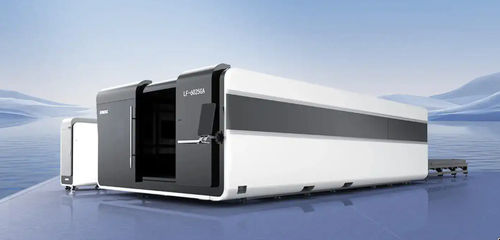

Machine de découpe laser à fibre LF3015GA

pour métalpour tôle métalliqueCNC

Aperçu
Le LF3015GA de la série GA est une machine CNC de découpe laser à fibre conçue pour l'usinage de tôles avec grande précision. Les éléments clés comprennent un lit en acier massif assemblé par mortaise et rivet avec recuit de détente, une table à échange double-position pour un changement rapide des feuilles, une structure d'extraction en matrice pour une évacuation des fumées compartimentée et étanche, ainsi qu'un contrôle intelligent de la tête pour la précision de coupe et la protection contre les collisions.

Principales caractéristiques

• Lit en acier super-lourd assemblé par mortaise et rivet avec recuit de détente, nervures de renfort internes et tubes transversaux pour une haute rigidité et stabilité durable.
• Table à échange double-position : échange rapide d'environ 15 secondes pour augmenter le rendement et réduire le temps de manutention.
• Structure d'extraction en matrice : extraction multi-rangée indépendante et compartimentée à haute étanchéité pour éliminer efficacement gaz, fumées et poussières.
• Correction de pression d'air DA pour garantir une pression d'air de procédé constante.
• Remplacement automatique des buses pour permettre des flux de production automatisés.
• Suppression intelligente des vibrations : réglage Z en temps réel pour réduire les anomalies de tremblement de coupe.
• Détection de collision par suiveur pour diminuer le risque de collision de la tête de coupe avec des pièces voilées ou irrégulières.
• Capacité de traitement d'échantillons démontrée par plusieurs images d'échantillons sectoriels sur la page produit.

Paramètres techniques (aperçu de la série)
Modèles : LF3015GA (GA Series) ; LF4020GA (GA Series) ; LF6025GA (GA Series)
Zones de travail : 3050 x 1530 mm ; 4050 x 2030 mm ; 6050 x 2530 mm
Puissance laser (optionnelle) : 1500 W / 2000 W / 3000 W / 4000 W / 6000 W / 12000 W
Dimensions (L x l x H) : 8580 x 2850 x 2300 mm ; 10750 x 3350 x 2300 mm ; 15000 x 4018 x 2300 mm
Précision de positionnement axe X/Y : ±0,03 mm
Précision de répétition axe X/Y : ±0,02 mm
Vitesse maximale : 120 m/min
Accélération maximale : 1,5 G

Domaines d'application
Adaptée à la découpe de tôles de haute précision dans des secteurs manufacturiers tels que la fabrication industrielle, le mobilier métallique, les composants HVAC, les pièces automobiles, les coffrets électriques et autres applications de tôle. Des images d'échantillons spécifiques au secteur sont disponibles sur la page produit.

Spécifications techniques

• Modèle : LF3015GA
• Série : GA Series
• Zone de travail : 3050 x 1530 mm
• Puissance laser (optionnelle) : 1500 W / 2000 W / 3000 W / 4000 W / 6000 W / 12000 W
• Dimensions (L x l x H) : 8580 x 2850 x 2300 mm
• Précision de positionnement axe X/Y : ±0,03 mm
• Précision de répétition axe X/Y : ±0,02 mm
• Vitesse maximale : 120 m/min
• Accélération maximale : 1,5 G
• Construction du lit : lit en acier assemblé par mortaise et rivet avec recuit de détente et nervures de renfort internes
• Table : table à échange double-position (≈15 secondes d'échange)
• Extraction : structure d'extraction en matrice avec compartimentation étanche et extraction multi-rangée indépendante
• Fonctions de contrôle/auxiliaires : correction de pression d'air DA ; remplacement automatique des buses ; suppression intelligente des vibrations ; détection de collision par suiveur
