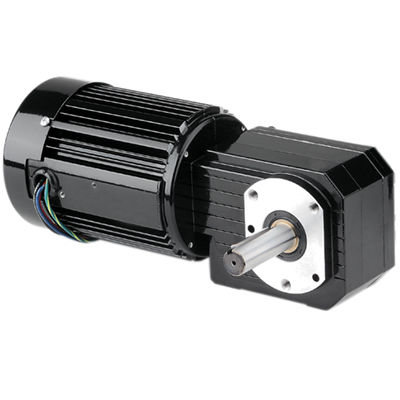

Motoréducteur AC Model 1260

monophaséà vis sans finà engrenage hélicoïdal

Produit
Modèle 1260 Série Metric 42R-GB Réducteur-moteur coudé AC

Présentation
Réducteur-moteur coudé AC de la série Metric 42R-GB. Entièrement clos IP-20, refroidissement par ventilateur pour des performances élevées. Filetages de montage métriques et dimensions d'arbre d'entraînement métriques. Conçu avec engrenages vis sans fin et hélicoïdaux trempés, engrenages et roulements lubrifiés en permanence pour augmenter la capacité de charge radiale et la durée de vie.

Spécifications

• Vitesse (tr/min): 23
• Couple nominal (Nm): 23
• Couple nominal (lb-in): 204
• Puissance (Watts): 100
• Puissance (HP): 1/7.5
• Tension (V): 230
• Hz: 50
• Phases: 1
• Courant (A): 0.78
• Rapport de réduction: 60
• Charge radiale (N): 900
• Charge radiale (lbs): 200
• Longueur XH (mm): 294
• Longueur XH (inch): 11.57
• Poids (kg): 8
• Poids (lbs): 17.5
• Schéma de connexion: 07410021
• Référence condensateur: 49401154
• Type de produit: 42R5BFCI-GB
• HPDecimal: 0.1333

Caractéristiques standard

• Filetages de montage métriques et dimensions d'arbre d'entraînement métriques.
• Indice de protection totalement clos IP-20.
• Refroidissement par ventilateur pour puissance de sortie élevée.
• Système d'isolation de classe "B" exploité dans les limites de la classe "A" pour prolonger la durée de vie des enroulements et des lubrifiants.
• Anneau central et flasques en aluminium pour une bonne dissipation thermique et un poids réduit.
• Carter d'engrenage non ventilé.
• Joints à lèvres industriels sur l'arbre moteur et l'arbre de sortie.
• Roulements sur l'ensemble pour augmenter la capacité de charge radiale et la durée de vie.
• Engrenages lubrifiés en permanence avec huile pour longue durée de vie.
• Engrenage de sortie hélicoïdal trempé pour silence et couple de sortie élevé.
• Roue vis sans fin en bronze pour une bonne résistance aux chocs.
• Vis sans fin trempée et rectifiée pour résistance et longévité.

Documents disponibles / Téléchargements

• Dessins CAO disponibles (PDF, DWG, STEP).
• Schéma de câblage disponible (référence schéma 07410021).
• Fiche de données de sécurité disponible (MSDS ExxonMobil référencé).

Accessoires optionnels

• Kit boîte à bornes en alliage moulé pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984).
• Kit boîte à bornes métrique en alliage moulé avec borne pour 33A, 34R, 42A, 42R et 48R (modèle 1984).
• Condensateur, boîtier plastique, 7.5MFD 370V (réf. 49401154).
• Grand kit boîte à bornes en alliage moulé pour moteurs et motoréducteurs 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986).

Caractéristiques techniques

• Vitesse : 23 tr/min
• Couple nominal : 23 Nm (204 lb-in)
• Puissance : 100 W (0.1333 HP)
• Tension/Fréquence : 230 V, 50 Hz, monophasé
• Courant : 0.78 A
• Rapport : 60
• Capacité de charge radiale : 900 N (200 lbs)
• Longueur XH : 294 mm (11.57 in)
• Poids : 8 kg (17.5 lbs)
• Référence schéma de connexion : 07410021
• Référence condensateur : 49401154
• Type de produit : 42R5BFCI-GB
