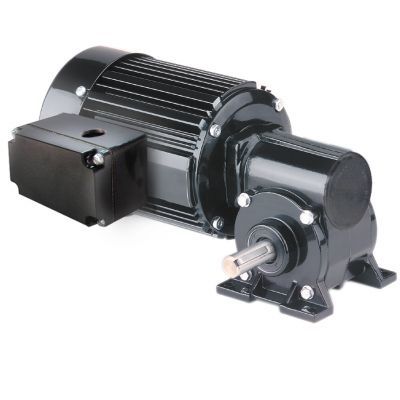

Motoréducteur AC Model 1678

monophaséà vis sans finorthogonal

Présentation
Série métrique 42R-5N motoréducteur coudé AC — Modèle 1678. Appareil monophasé avec fixation métrique et arbre d'entraînement métrique, conçu pour les applications industrielles nécessitant une transmission de puissance compacte en angle droit.

Caractéristiques
Vitesse (tr/min) : 32
Couple nominal (Nm) : 12,8
Couple nominal (lb-in) : 113
Puissance (W) : 100
Puissance (CV) : 1/7,5
Tension (V) : 230
Hz : 50
Phases : 1
Intensité (A) : 0,83
Rapport de réduction : 40
Charge radiale (N) : 800
Charge radiale (lbs) : 180
Longueur XH (mm) : 260
Longueur XH (inch) : 10,25
Poids (kg) : 7,3
Poids (lbs) : 16,3
Schéma de connexion : 07410021
Référence condensateur : 49401154
Type de produit : 42R5BFCI-5N
HPDecimal : 0,1333

Caractéristiques standard

• Taraudages de montage métriques et dimensions d'arbre d'entraînement métriques pour intégration directe.
• Boîtier totalement fermé indice IP-20 pour protection contre les contacts et les débris.
• Refroidissement par ventilateur pour maintien de la puissance nominale.
• Système d'isolation de classe 'B' exploité dans les limites de la classe 'A' pour prolonger la durée de vie des enroulements et des lubrifiants.
• Anneau central et flasques en aluminium pour une meilleure dissipation thermique et un poids réduit.
• Carters d'engrenage non ventilés pour retenir le lubrifiant et éviter la contamination.
• Joints toriques de type lèvre industriels sur les arbres moteur et de sortie pour une étanchéité fiable en charge.
• Roulements à aiguilles généralisés pour augmenter la capacité de charge radiale et la durée de vie.
• Engrenages lubrifiés en permanence à l'huile pour des intervalles de maintenance allongés.
• Roue vis en bronze pour une bonne absorption des chocs et un engagement durable.
• Vis sans fin trempée et rectifiée pour la résistance et la longévité.

Accessoires optionnels

• Kit boîte à bornes en alliage sous pression pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit boîte à bornes métrique en alliage sous pression avec bloc de jonction pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur; boîtier plastique; 7,5 MFD 370 V (Article 49401154)
• Grand kit boîte à bornes en alliage sous pression pour 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

CAD / Plans / Schémas

• Plans CAO disponibles : INF M0334B (PDF / DWG / STEP)
• Schéma de câblage référencé : 07410021

Spécifications techniques

• Vitesse : 32 tr/min
• Couple nominal : 12,8 Nm (113 lb-in)
• Puissance : 100 W (1/7,5 CV)
• Tension : 230 V, 50 Hz, monophasé
• Courant : 0,83 A
• Rapport de réduction : 40
• Capacité de charge radiale : 800 N (180 lbs)
• Longueur XH : 260 mm (10,25 in)
• Poids : 7,3 kg (16,3 lbs)
• Schéma de connexion : 07410021
• Référence condensateur : 49401154
• Type de produit : 42R5BFCI-5N
