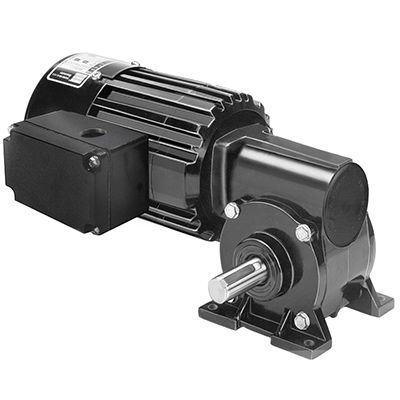

Motoréducteur AC Model 1465

monophaséà vis sans finorthogonal

Présentation
Le modèle 1465 de la série Metric 34R-5F est un motoréducteur AC à angle droit avec des filetages de fixation métriques et un arbre d'entraînement aux cotes métriques. Le moteur est totalement fermé, indice de protection IP-20, et est refroidi par ventilateur pour une puissance de sortie élevée. Il utilise un système d'isolement de classe "B" exploité dans les limites de la classe "A". La construction comprend un anneau central et des flasques en aluminium pour une meilleure dissipation thermique et un poids réduit, un carter de réduction non ventilé, des joints à lèvre industriels, des coussinets bronzes sur l'arbre de sortie lubrifiés par mèches feutrées et réservoir, un engrenage lubrifié en permanence à l'huile, un ver en bronze pour une capacité aux chocs élevée, et un ver trempé et rectifié pour une longue durée de vie.

Spécifications

• Vitesse (rpm) : 140
• Couple nominal (Nm) : 2.4
• Couple nominal (lb-in) : 21
• Puissance (Watts) : 50
• Puissance (HP) : 1/15
• Tension : 230
• Hz : 50
• Phases : 1
• Courant : 0.50 A
• Rapport de transmission : 10
• Charge radiale (N) : 132
• Charge radiale (lbs) : 30
• Longueur XH (mm) : 232
• Longueur XH (inch) : 9.15
• Poids (kg) : 5.6
• Poids (lbs) : 12.3
• Schéma de connexion : 07410021
• Référence du condensateur : 49401154
• Type de produit : 34R4BFCI-5F
• HPDecimal : 0.0666

Caractéristiques standard

• Filetages de montage métriques et cotes d'arbre d'entraînement métriques.
• Indice de protection totalement fermé IP-20.
• Refroidi par ventilateur pour une puissance de sortie élevée.
• Système d'isolement de classe "B" exploité dans les limites de la classe "A" pour prolonger la durée de vie des enroulements et des lubrifiants.
• Anneau central et flasques en aluminium pour une haute efficacité thermique et un poids réduit.
• Carter de réduction non ventilé.
• Joints à lèvre industriels sur les arbres moteur et de sortie.
• Coussinets bronzes sur l'arbre de sortie lubrifiés par mèches feutrées et réservoir pour un fonctionnement silencieux.
• Engrenage lubrifié en permanence à l'huile pour une longue durée de vie.
• Ver en bronze pour une capacité aux chocs importante.
• Ver trempé et rectifié pour solidité et longévité.

Accessoires optionnels

• Kit boîtier de bornes en zamak pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit boîtier de bornes métrique en zamak avec bloc de connexion pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur ; boîtier plastique ; 7.5MFD 370V (Article 49401154)
• Grand kit boîtier de bornes en zamak pour moteurs et motoréducteurs 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Documents disponibles (titres seulement)

• Dessins CAO (PDF, DWG, variantes STEP référencées)
• Schéma de câblage (référence 07410021)
• Fiches de données de sécurité (fiche de données sécurité exxonmobile référencée)

Caractéristiques techniques

• Modèle : 1465
• Série : Metric 34R-5F
• Vitesse : 140 rpm
• Couple nominal : 2.4 Nm / 21 lb-in
• Puissance : 50 W (1/15 HP; HPDecimal 0.0666)
• Tension : 230 V, 50 Hz, monophasé
• Courant : 0.50 A
• Rapport de transmission : 10
• Capacité de charge radiale : 132 N (30 lbs)
• Longueur XH : 232 mm / 9.15 in
• Poids : 5.6 kg / 12.3 lbs
• Référence schéma de connexion : 07410021
• Référence condensateur : 49401154
• Code type produit : 34R4BFCI-5F
