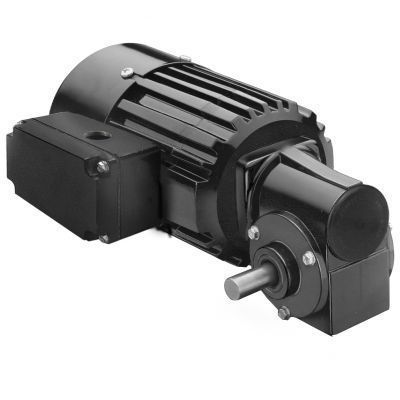

Motoréducteur AC Model 1490

monophaséà vis sans finorthogonal

Produit
Modèle 1490 de la série Metric 34R-3F : motoréducteur coudé AC. Appareil monophasé 230 V 50 Hz délivrant 70 tr/min en sortie et un couple nominal de 3,4 Nm, conçu pour des applications industrielles à basse vitesse et couple élevé.

Spécifications

• Vitesse (tr/min) : 70
• Couple nominal : 3,4 Nm (30 lb-in)
• Puissance : 50 W (1/15 HP, HPDecimal 0,0667)
• Tension / Fréquence : 230 V / 50 Hz
• Phases : monophasé (1)
• Courant : 0,50 A
• Rapport de réduction : 20
• Capacité de charge radiale : 180 N (40 lbs)
• Longueur XH : 221 mm (8,69 in)
• Poids : 4,5 kg (10,1 lbs)
• Schéma de connexion : 07410021
• Référence condensateur : 49401068
• Type de produit : 34R4BFCI-3F

Caractéristiques standard

• Filetages de montage métriques et arbres moteur avec cotes métriques.
• Boîte de bornes en aluminium moulé sous pression avec bloc de connexions installé. IP-44.
• Refroidissement par ventilateur pour forte puissance de sortie.
• Système d'isolation Classe B exploité dans les limites de la Classe A pour prolonger la durée des enroulements et des lubrifiants.
• Bagues centrales et flasques en aluminium pour une haute efficacité thermique et légèreté.
• Joints d'étanchéité de type lèvre industriels sur les arbres moteur et sortie.
• Palier à manchon bronze sur l'arbre de sortie lubrifié par mèches en feutre et réservoir pour un fonctionnement silencieux.
• Engrenage lubrifié en permanence avec graisse semi-fluide pour longue durée de vie.
• Roue vis en bronze et traitée (dureté et rectification) pour une grande capacité aux chocs et longue tenue.

Accessoires optionnels

• Kit de fixation sur plaque pour motoréducteurs 3F (modèle 0967).
• Kit de boîte de bornes moulée pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984).
• Kit de boîte de bornes métrique moulée avec bloc de connexions pour 33A, 34R, 42A, 42R et 48R (modèle 1984).
• Condensateur, boîtier plastique, 5,0 µF / 400 V (réf. 49401068).
• Grande boîte de bornes moulée pour 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986).

Téléchargements disponibles
Dessins CAO disponibles aux formats PDF, DWG et STEP. Schéma de câblage (Connection Diagram 07410021) et fiche de données de sécurité disponibles.

Caractéristiques / spécifications techniques

• Modèle : 1490
• Série : Metric 34R-3F
• Vitesse : 70 tr/min
• Couple nominal : 3,4 Nm (30 lb-in)
• Puissance : 50 W (1/15 HP)
• Tension : 230 V
• Fréquence : 50 Hz
• Phases : 1 (monophasé)
• Courant : 0,50 A
• Rapport : 20
• Charge radiale : 180 N (40 lbs)
• Longueur XH : 221 mm (8,69 in)
• Poids : 4,5 kg (10,1 lbs)
• Référence schéma de connexion : 07410021
• Référence condensateur : 49401068
• Type de produit : 34R4BFCI-3F
