Motoréducteur AC Model 1266
monophaséà vis sans finà engrenage hélicoïdal

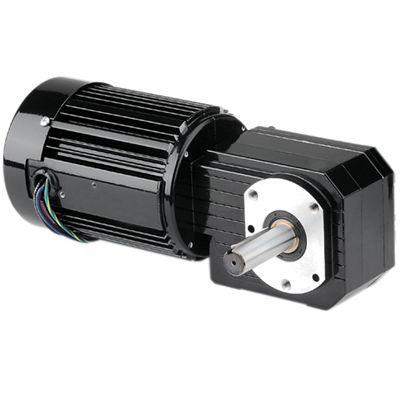

Motoréducteur AC - Model 1266 - BODINE ELECTRIC COMPANY - monophasé / à vis sans fin / à engrenage hélicoïdal
Motoréducteur AC - Model 1266 - BODINE ELECTRIC COMPANY - monophasé / à vis sans fin / à engrenage hélicoïdal
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de BODINE ELECTRIC COMPANY

Caractéristiques

Moteur
AC, monophasé
Type
à vis sans fin, à engrenage hélicoïdal
Orientation des axes
orthogonal
Puissance
50 W...100 W
Couple
20 - 50 Nm
Performance
silencieux
Autres caractéristiques
à carter en aluminium
Rapport de réduction

280 unit

Vitesse de rotation

5 rpm
(31,4159 rad.min-1)

Description

Produit
Motoréducteur AC à angle droit Modèle 1266 Série Metric 42R-GB

Spécifications
  • Vitesse (tr/min): 5
  • Couple nominal (Nm): 43
  • Couple nominal (lb-in): 380
  • Puissance (W): 100
  • Puissance (HP): 0,1333 (1/7,5)
  • Tension/Fréquence: 230 V, 50 Hz, monophasé
  • Courant (A): 0,78
  • Rapport de réduction: 280
  • Capacité de charge radiale: 900 N (200 lbs)
  • Longueur XH: 294 mm (11,57 in)
  • Poids: 8 kg (17,5 lbs)
  • Référence schéma de connexions: 07410021
  • Référence condensateur: 49401154
  • Type de produit: 42R5BFCI-GB


Caractéristiques standard
  • Filetages de montage métriques et dimensions d'arbre en métrique
  • Enveloppe totalement fermée, indice IP-20
  • Refroidissement par ventilateur pour puissance de sortie élevée
  • Système d'isolation de classe 'B' fonctionnant dans les limites de classe 'A' pour prolonger la durée de vie des enroulements et des lubrifiants
  • Bague centrale et flasques en aluminium pour une haute efficacité thermique et poids réduit
  • Carters d'engrenage non ventilés
  • Joints à lèvre industriels sur les arbres moteur et de sortie
  • Roulements sur l'ensemble pour augmenter la capacité de charge radiale et la longévité
  • Engrenages lubrifiés en permanence à l'huile pour une longue durée de vie
  • Engrenage hélicoïdal de sortie trempé pour un fonctionnement silencieux et un couple élevé
  • Roue hélicoïdale en bronze pour une grande capacité d'absorption des chocs
  • Vis sans fin trempée et rectifiée pour la solidité et la longévité


Accessoires optionnels
  • Kit de boîte à bornes en alliage moulé pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
  • Kit de boîte à bornes métrique en alliage moulé avec bloc de raccordement pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
  • Condensateur; boîtier plastique; 7,5 MFD 370 V (réf. 49401154)
  • Grand kit de boîte à bornes en alliage moulé pour 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)


Caractéristiques techniques
  • Modèle: 1266
  • Série: Metric 42R-GB
  • Vitesse: 5 tr/min
  • Couple nominal: 43 Nm (380 lb-in)
  • Puissance: 100 W (0,1333 HP / 1/7,5 HP)
  • Tension/Fréquence: 230 V, 50 Hz, monophasé
  • Courant: 0,78 A
  • Rapport de réduction: 280
  • Capacité de charge radiale: 900 N (200 lbs)
  • Longueur XH: 294 mm (11,57 in)
  • Poids: 8 kg (17,5 lbs)
  • Référence schéma de connexions: 07410021
  • Référence condensateur: 49401154
