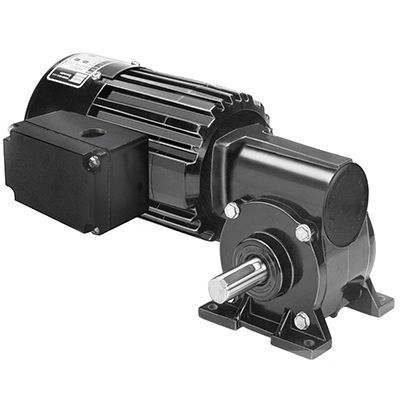

Motoréducteur AC Model 1466

monophaséà vis sans finorthogonal

Produit
Le modèle 1466 est un motoréducteur à angle droit série Metric 34R-5F en courant alternatif, conçu pour des applications industrielles compactes. Unité monophasée 230 V, 50 Hz délivrant 50 W avec un rapport de réduction 20:1 et une vitesse nominale de 70 tr/min. Product Type: 34R4BFCI-5F. Capacitor Part No.: 49401154. Connection Diagram No.: 07410021.

Spécifications

• Vitesse (tr/min) : 70
• Couple nominal (Nm) : 4,4
• Couple nominal (lb-in) : 39
• Puissance (W) : 50
• Puissance (HP) : 1/15
• HPDecimal : 0,0666
• Tension/Fréquence : 230 V, 50 Hz, monophasé
• Courant (A) : 0,50
• Rapport de réduction : 20
• Charge radiale : 220 N (50 lbs)
• Longueur XH : 232 mm (9,15 in)
• Poids : 5,6 kg (12,3 lbs)

Caractéristiques standard

• Filetages de fixation métriques et arbre de sortie aux dimensions métriques
• Encombrement totalement clos, indice de protection IP-20
• Motoréduction ventilée pour une puissance de sortie stable
• Système d'isolation de classe B fonctionnant dans les limites de la classe A pour prolonger la durée de vie des enroulements et des lubrifiants
• Anneau central et chapeaux en aluminium pour une bonne dissipation thermique et un poids réduit
• Carters d'engrenage non ventilés
• Joints d'étanchéité de type lèvre sur l'arbre moteur et l'arbre de sortie
• Palier à manchon en bronze sur l'arbre de sortie lubrifié par mèches en feutre et réservoir pour un fonctionnement silencieux
• Engrenage lubrifié en permanence par huile pour longue durée de vie
• Roue en bronze pour une bonne résistance aux chocs
• Roue hélicoïdale trempée et rectifiée pour la robustesse et la longévité

Accessoires optionnels

• Kit boîtier de bornes en fonte sous pression pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit boîtier de bornes métrique en fonte avec bloc de connexion pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur, boîtier plastique, 7,5 MFD 370 V (réf. 49401154)
• Grand kit boîtier de bornes en fonte pour 34R, 42R, 48R, 42R-FX, moteurs et motoréducteurs en stock 33A, 42A (modèle 0986)

Données techniques

• Connection Diagram No.: 07410021
• Capacitor Part No.: 49401154
• Product Type: 34R4BFCI-5F
• Vitesse : 70 tr/min
• Couple nominal : 4,4 Nm (39 lb-in)
• Puissance : 50 W (1/15 HP)
• Courant : 0,50 A
• Rapport : 20
• Charge radiale : 220 N (50 lbs)
• Longueur XH : 232 mm (9,15 in)
• Poids : 5,6 kg (12,3 lbs)
