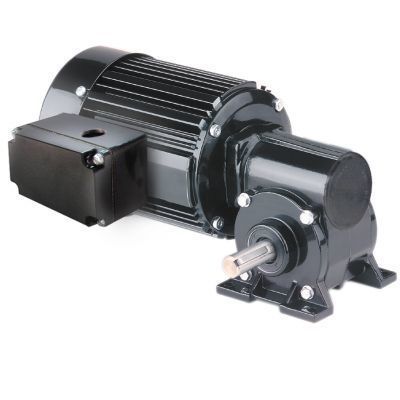

Motoréducteur AC Model 1623

monophaséà vis sans finorthogonal

Produit Moteur à engrenages à angle droit à courant alternatif de la série métrique 42R-5F — Modèle 1623 Caractéristiques techniques Vitesse (tr/min) : 140 Couple nominal (Nm) : 3,6 Couple nominal (lb-in) : 32 Puissance (watts) : 83 Puissance (HP) : 1/9 Tension (V) : 230 Fréquence (Hz) : 50 Phases : 1 Intensité (A) : 0,63 Rapport de réduction : 10 Charge radiale (N) : 45 Charge radiale (lb) : 10 Longueur XH (mm) : 246 Longueur XH (pouces) : 9,69 Poids (kg) : 6,4 Poids (lb) : 14,3 Schéma de raccordement : 07410021 Référence du condensateur : 49401154 Type de produit : 42R4BFCI-5F HP décimal : 0,1111 Caractéristiques standard

• Filetages de montage métriques et dimensions métriques de l'arbre d'entraînement.
• Boîtier entièrement fermé, indice de protection IP-20.
• Refroidissement par ventilateur pour une puissance de sortie élevée.
• Système d'isolation de classe « B » fonctionnant dans les limites de la classe « A » afin de prolonger la durée de vie des enroulements et du lubrifiant.
• Bague centrale et flasques en aluminium pour un rendement thermique élevé et un poids réduit.
• Carter d'engrenages non ventilé.
• Joints industriels à lèvre sur le moteur et les arbres de sortie.
• Paliers lisses en bronze sur l'arbre de sortie, lubrifiés par des mèches en feutre et un réservoir pour un fonctionnement silencieux.
• Engrenages lubrifiés en permanence à l’huile pour une longue durée de vie.
• Engrenage à vis sans fin en bronze pour une résistance élevée aux chocs.
• Engrenage à vis sans fin trempé et rectifié pour plus de résistance et une longue durée de vie.

Accessoires en option

• Kit de boîte à bornes moulée sous pression pour les moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit de boîte à bornes métrique moulée sous pression avec bornier pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur ; type boîtier en plastique ; 7,5 MFD 370 V (réf. 49401154)
• Grand kit de boîte à bornes moulée sous pression pour les moteurs et motoréducteurs 34R, 42R, 48R, 42R-FX, 33A et 42A (modèle 0986)

Caractéristiques / spécifications techniques

• Vitesse (tr/min) : 140
• Couple nominal (Nm) : 3,6
• Couple nominal (lb-in) : 32
• Puissance (watts) : 83
• Puissance (HP) : 1/9
• Volt : 230
• Hz : 50
• Phases : 1
• Ampères : 0,63
• Rapport de réduction : 10
• Charge radiale (N) : 45
• Charge radiale (lb) : 10
• Longueur XH (mm) : 246
• Longueur XH (pouces) : 9,69
• Poids (kg) : 6,4
• Poids (lb) : 14,3
• Schéma de raccordement : 07410021
• Référence du condensateur : 49401154
• Type de produit : 42R4BFCI-5F
• HP décimal : 0,1111
