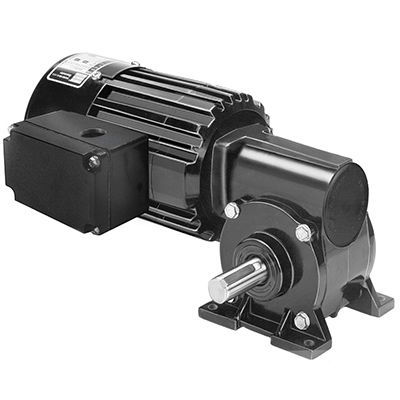

Motoréducteur AC Model 1468

monophaséà vis sans finorthogonal

Aperçu du produit
Modèle 1468, série Metric 34R-5F, réducteur-moteur coudé AC conçu pour des applications industrielles à faible vitesse et couple élevé. Unité monophasée 230 V fournissant 35 tr/min et 6,8 Nm de couple nominal ; sortie coudée compacte pour installations à espace réduit.

Principales spécifications

• Modèle : 1468
• Série : Metric 34R-5F
• Vitesse : 35 tr/min
• Couple nominal : 6,8 Nm (60 lb-in)
• Puissance : 50 W (0,0666 HP)
• Tension / Fréquence : 230 V AC / 50 Hz
• Phases : Monophasé (1)
• Courant : 0,50 A
• Rapport de réduction : 40
• Capacité de charge radiale : 220 N (50 lbs)
• Longueur XH : 232 mm (9,15 in)
• Poids : 5,6 kg (12,3 lbs)

Documents disponibles
Dessins CAO aux formats PDF, DWG et STEP. Schéma de câblage (réf. diagramme de connexion : 07410021) en PDF. Fiches de données de sécurité disponibles pour les matériaux concernés.

Caractéristiques standard

• Filetages de montage métriques et dimensions d'arbre métriques
• Enveloppe totalement fermée, IP-20
• Refroidi par ventilateur pour une puissance de sortie élevée
• Isolation classe B exploitée dans les limites de la classe A pour prolonger la durée de vie des enroulements et des lubrifiants
• Anneau central et flasques en aluminium pour une efficacité thermique et un faible poids
• Carters d'engrenage non ventilés
• Joints à lèvre industriels sur arbres moteur et sortie
• Palier à manchon en bronze sur l'arbre de sortie, lubrifié par mèches feutrées et réservoir pour un fonctionnement silencieux
• Engrenage lubrifié en permanence à l'huile pour une longue durée de vie
• Roue worm en bronze pour une grande capacité d'absorption des chocs
• Vis sans fin trempée et rectifiée pour la résistance et la longévité

Accessoires optionnels

• Kit boîtier de bornes en alliage sous pression pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit boîtier de bornes métrique en alliage sous pression avec bloc de connexion pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur, boîtier plastique, 7,5 MFD 370 V (réf. 49401154)
• Kit boîtier de bornes grand format en alliage sous pression pour moteurs et motoréducteurs standards 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Spécifications techniques

• Code type produit : 34R4BFCI-5F
• Vitesse : 35 tr/min
• Couple nominal : 6,8 Nm (60 lb-in)
• Puissance : 50 W (0,0666 HP)
• Tension : 230 V AC
• Fréquence : 50 Hz
• Phases : Monophasé (1)
• Courant : 0,50 A
• Rapport : 40
• Charge radiale : 220 N (50 lbs)
• Longueur XH : 232 mm (9,15 in)
• Poids : 5,6 kg (12,3 lbs)
• Référence du schéma de connexion : 07410021
• Référence condensateur : 49401154
