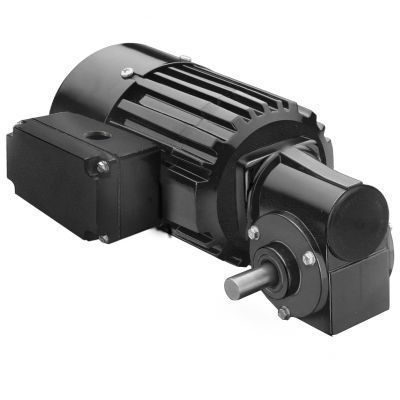

Motoréducteur AC Model 1491

monophaséà vis sans finorthogonal

Produit
Motoréducteur coudé AC série 34R4BFCI-3F, modèle 1491. Appareil monophasé 230 V, 50 Hz conçu pour des montages métriques et des arbres d'entraînement métriques. Puissance de sortie 50 W, vitesse nominale 35 tr/min.

Spécifications

• Vitesse : 35 tr/min
• Couple nominal : 4,2 Nm (37 lb-in)
• Puissance : 50 W (0,0667 HP)
• Tension/fréquence : 230 V, 50 Hz, monophasé
• Intensité : 0,50 A
• Rapport de démultiplication : 40
• Capacité de charge radiale : 180 N (40 lbs)
• Longueur XH : 221 mm (8,69 in)
• Poids : 4,5 kg (10,1 lbs)
• ID schéma de connexion : 07410021
• Référence condensateur : 49401068
• Type de produit : 34R4BFCI-3F

Caractéristiques standard

• Filetages de montage métriques et dimensions d'arbre d'entraînement métriques
• Boîtier de bornes en injection avec bloc de connexion installé. IP-44
• Refroidissement par ventilateur pour puissance de sortie élevée
• Système d'isolation de classe B exploité dans les limites de la classe A pour prolonger la durée de vie des enroulements et des lubrifiants
• Bagues centrales et flasques en aluminium pour efficacité thermique et poids réduit
• Joints à lèvre industriels sur l'arbre moteur et l'arbre de sortie
• Palier à manchon en bronze sur l'arbre de sortie lubrifié par mèches feutre et réservoir pour fonctionnement silencieux
• Réducteur lubrifié en permanence avec graisse semi-fluide pour longue durée de vie
• Roue worm en bronze durcie et rectifiée pour haute résistance aux chocs et longévité

Accessoires optionnels

• Kit boîtier de bornes en injection pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R [modèle 0984]
• Kit boîtier de bornes métrique en injection avec bloc de connexion pour 33A, 34R, 42A, 42R et 48R [modèle 1984]
• Condensateur; boîtier plastique; 5.0 MFD / 400V [réf. 49401068]
• Grand kit boîtier de bornes en injection pour 34R, 42R, 48R, 42R-FX, 33A, 42A moteurs et motoréducteurs standard [modèle 0986]

Téléchargements disponibles (types)
Dessins CAO (PDF/DWG/STEP fournis par le fabricant), schéma de câblage, fiches de données de sécurité

Caractéristiques techniques

• Vitesse : 35 tr/min
• Couple nominal : 4,2 Nm (37 lb-in)
• Puissance : 50 W (1/15 HP, HPDecimal 0,0667)
• Tension : 230 V, 50 Hz, monophasé
• Intensité : 0,50 A
• Rapport de démultiplication : 40
• Capacité de charge radiale : 180 N (40 lbs)
• Longueur XH : 221 mm (8,69 in)
• Poids : 4,5 kg (10,1 lbs)
• ID schéma de connexion : 07410021
• Référence condensateur : 49401068
• Type de produit : 34R4BFCI-3F
