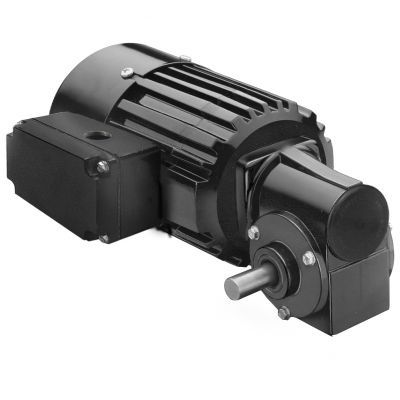

Motoréducteur AC Model 1487

monophaséà vis sans finorthogonal

Produit
Modèle 1487 de la série Metric 34R-3F, motoréducteur AC angle droit. Motoréducteur monophasé conçu pour filetage de montage métrique et dimensions d'arbre d'entraînement métriques.

Spécifications (comme indiqué sur la fiche)
Vitesse (tr/min) : 47
Couple nominal (Nm) : 3,8
Couple nominal (lb-in) : 34
Puissance (W) : 50
Puissance (HP) : 1/15
Tension (V) : 230
Hz : 50
Phases : 1
Courant (A) : 0,50
Rapport de démultiplication : 30
Charge radiale (N) : 180
Charge radiale (lbs) : 40
Longueur XH (mm) : 221
Longueur XH (inch) : 8.69
Poids (kg) : 4,5
Poids (lbs) : 10.1
Schéma de connexion : 07410021
Réf. condensateur : 49401068
Type de produit : 34R4BFCI-3F
HPDecimal : 0,0667

Caractéristiques standard

• Filetages de fixation métriques et dimensions d'arbre d'entraînement métriques.
• Boîtier de bornes en alliage moulé avec bloc de connexions installé. IP-44.
• Refroidi par ventilateur pour puissance de sortie élevée.
• Système d'isolation classe "B" exploité dans les limites de la classe "A" pour prolonger la durée de vie des enroulements et des lubrifiants.
• Anneau central et flasques en aluminium pour une haute efficacité thermique et un poids réduit.
• Joints lèvres industriels sur l'arbre moteur et l'arbre de sortie.
• Palier à manchon en bronze sur l'arbre de sortie lubrifié par mèches feutrées et réservoir pour un fonctionnement silencieux.
• Engrenage lubrifié en permanence avec graisse semi-fluide pour une longue durée de vie.
• Roue worm en bronze pour une grande capacité d'absorption des chocs.
• Vis sans fin trempée et rectifiée pour la résistance et la longévité.

Ressources téléchargeables disponibles (types listés sur la fiche)
Dessins CAO (PDF/DWG/STEP sélectionnables), schéma de câblage, fiches de données de sécurité sont fournis pour le produit.

Accessoires optionnels (listés sur la fiche)

• Kits de fixation sur plaque pour motoréducteurs 3F [modèle 0967]
• Kit boîtier de bornes en alliage moulé pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R [modèle 0984]
• Kit boîtier de bornes métrique en alliage moulé avec bloc de connexions pour 33A, 34R, 42A, 42R et 48R [modèle 1984]
• Condensateur ; boîtier plastique ; 5.0 MFD / 400V [Réf. 49401068]
• Grand kit boîtier de bornes en alliage moulé pour moteurs et motoréducteurs 34R, 42R, 48R, 42R-FX, 33A, 42A [modèle 0986]

Remarques
Monophasé 230 V / 50 Hz, refroidi par ventilateur, boîtier de bornes en alliage moulé IP-44 avec bloc de connexions installé. Engrenage lubrifié en permanence ; roue worm en bronze et paliers à manchon en bronze.

Caractéristiques / spécifications techniques

• Modèle : Model 1487
• Série : Metric 34R-3F Series
• Vitesse : 47 tr/min
• Couple nominal : 3,8 Nm (34 lb-in)
• Puissance : 50 W (1/15 HP, HPDecimal 0,0667)
• Tension / Fréquence : 230 V / 50 Hz (monophasé)
• Courant : 0,50 A
• Rapport de démultiplication : 30
• Capacité de charge radiale : 180 N (40 lbs)
• Longueur XH : 221 mm (8,69 in)
• Poids : 4,5 kg (10,1 lbs)
• Référence schéma de connexion : 07410021
• Référence condensateur : 49401068
• Désignation type produit : 34R4BFCI-3F
