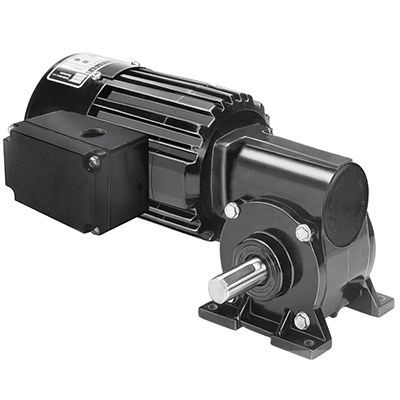

Motoréducteur AC Model 1469

monophaséà vis sans finorthogonal

Présentation
Modèle 1469 de la série Metric 34R-5F, moteur-réducteur à angle droit CA par Bodine Electric. Point de fonctionnement nominal : 23 tr/min ; 72 lb·in (8,1 Nm) ; 1/15 HP (50 W) ; 230 V CA, monophasé.

Dessins CAO
Ressources CAO téléchargeables pour le modèle 1469 : PDF, DWG, STEP.

Schéma de câblage
Schéma de connexion disponible en PDF (identifiant : 07410021).

Fiches de données de sécurité
Fiche de données de sécurité fournie au format PDF pour les matériaux associés à ce produit.

Accessoires optionnels

• Kit de boîtier de bornes en fonte pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit de boîtier de bornes métrique en fonte avec bloc de bornes pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur, coffret plastique, 7.5 MFD 370V (réf. 49401154)
• Grand kit de boîtier de bornes en fonte pour moteurs et motoréducteurs de série 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Caractéristiques standard

• Filetages de fixation métriques et dimensions d'arbre d'entraînement métriques
• Totalement fermé, indice de protection IP-20
• Refroidi par ventilateur pour une puissance nominale continue élevée
• Système d'isolation Classe B exploité dans les limites de la Classe A pour prolonger la durée de vie des enroulements et du lubrifiant
• Anneau central et flasques en aluminium pour une meilleure dissipation thermique et un poids réduit
• Carter d'engrenage non ventilé
• Joints d'étanchéité type lèvre industriels sur l'arbre moteur et l'arbre de sortie
• Bagues en bronze sur l'arbre de sortie, lubrifiées par mèches en feutre et réservoir pour un fonctionnement silencieux
• Transmission lubrifiée en permanence à l'huile pour une longue durée de vie
• Roue vis en bronze pour une bonne résistance aux chocs
• Vis sans fin trempée et rectifiée pour la robustesse et la longévité

Caractéristiques techniques

• Série : Metric 34R-5F Series AC Right Angle Gearmotor
• Modèle : 1469
• Vitesse (tr/min) : 23
• Couple nominal : 8,1 Nm (72 lb·in)
• Puissance : 50 W (1/15 HP)
• Tension : 230 V CA
• Fréquence : 50 Hz
• Phases : 1
• Intensité : 0,50 A
• Rapport de réduction : 60
• Charge radiale : 220 N (50 lbs)
• Longueur XH : 232 mm (9,15 in)
• Poids : 5,6 kg (12,3 lbs)
• Schéma de connexion : 07410021
• Référence condensateur : 49401154
• Type de produit : 34R4BFCI-5F
• HP décimal : 0,0666
