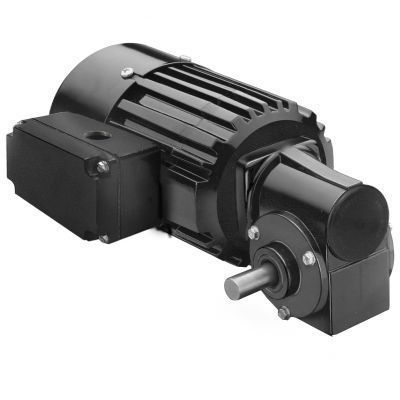

Motoréducteur AC Model 1488

monophaséà vis sans finorthogonal

Présentation du produit
Série Metric 34R-3F motoréducteur angle droit AC, modèle 1488. Motoréducteur compact angle droit conçu pour des applications AC avec fixation métrique et arbre de sortie métrique.

Caractéristiques
Vitesse (rpm): 140
Couple nominal (Nm): 2.1
Couple nominal (lb-in): 19
Puissance (W): 50
Puissance (HP): 1/15
Tension: 230 V
Hz: 50
Phases: 1
Courant: 0.50 A
Rapport de démultiplication: 10
Charge radiale (N): 22
Charge radiale (lbs): 5
Longueur XH (mm): 221
Longueur XH (pouces): 8.69
Poids (kg): 4.5
Poids (lbs): 10.1
Schéma de connexions: 07410021
Référence condensateur: 49401068
Type de produit: 34R4BFCI-3F
HPDecimal: 0.0667

Caractéristiques standard

• Filetages de montage métriques et dimensions d'arbre de sortie métriques.
• Boîtier de bornes en fonderie avec bloc de connexion installé. IP-44.
• Refroidissement par ventilateur pour une puissance de sortie élevée.
• Système d'isolation classe B exploité dans les limites de la classe A pour prolonger la durée de vie des enroulements et des lubrifiants.
• Anneau central et flasques en aluminium pour une haute efficacité thermique et un poids réduit.
• Joints à lèvre industriels sur les arbres moteur et de sortie.
• Paliers à manchon bronze sur l'arbre de sortie lubrifiés par mèches feutrées et réservoir pour un fonctionnement silencieux.
• Engrenage lubrifié en permanence utilisant une graisse semi-fluide pour une longue durée de vie.
• Roue vis en bronze pour une grande capacité aux chocs.
• Vis sans fin trempée et rectifiée pour la solidité et la longévité.

Plans et documents disponibles

• Dessins CAO : PDF, DWG, STEP (disponibles en téléchargement sur la page produit).
• Schéma de câblage (référence du schéma : 07410021).
• Fiche de données de sécurité (fiche de sécurité huile industrielle disponible).

Accessoires optionnels

• Kit de fixation sur plaque de base pour motoréducteurs 3F (modèle 0967).
• Kit boîtier de bornes en fonderie pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984).
• Kit boîtier de bornes métrique en fonderie avec bloc de connexion pour 33A, 34R, 42A, 42R et 48R (modèle 1984).
• Condensateur; boîtier plastique; 5.0 MFD / 400 V (article 49401068).
• Grand kit boîtier de bornes en fonderie pour 34R, 42R, 48R, 42R-FX, moteurs et motoréducteurs en stock 33A, 42A (modèle 0986).

Caractéristiques / spécifications techniques

• Modèle : Model 1488
• Série : Metric 34R-3F
• Vitesse : 140 rpm
• Couple nominal : 2.1 Nm (19 lb-in)
• Puissance : 50 W (1/15 HP, HPDecimal 0.0667)
• Tension/Fréquence : 230 V, 50 Hz, monophasé
• Courant : 0.50 A
• Rapport de démultiplication : 10
• Capacité de charge radiale : 22 N (5 lbs)
• Longueur XH : 221 mm (8.69 in)
• Poids : 4.5 kg (10.1 lbs)
• Réf. schéma de connexion : 07410021
• Référence condensateur : 49401068
• Code type produit : 34R4BFCI-3F
