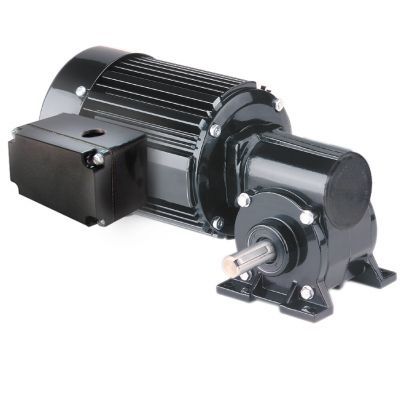

Motoréducteur AC Model 1677

monophaséà vis sans finorthogonal

Produit
Motoréducteur AC à angle droit Modèle 1677 de la série Metric 42R-5N. Conçu pour des montages métriques et des arbres d'entraînement métriques. Alimentation monophasée 230 V, rapport 20:1, couple nominal 9,0 Nm à 65 tr/min. Destiné aux applications industrielles nécessitant une transmission de puissance compacte à angle droit.

Caractéristiques clés

• Vitesse (tr/min): 65
• Couple nominal (Nm): 9,0
• Couple nominal (lb-in): 80
• Puissance (Watts): 100
• Puissance (HP): 1/7.5
• Tension (V): 230
• Hz: 50
• Phases: 1
• Courant (A): 0.83
• Rapport de réduction: 20
• Charge radiale (N): 800
• Charge radiale (lbs): 180
• Longueur XH (mm): 260
• Longueur XH (inch): 10.25
• Poids (kg): 7.3
• Poids (lbs): 16.3
• Schéma de connexion: 07410021
• Référence condensateur: 49401154
• Type de produit: 42R5BFCI-5N
• HPDecimal: 0.1333

Plans CAO / Fichiers disponibles

• INFm0334B (PDF)
• INFm0334B (DWG)
• INFm0334B (STEP)

Schéma de câblage

• Schéma de câblage (07410021)

Fiches de données de sécurité

• Fiche de données de sécurité ExxonMobil (associée au modèle 1677)

Accessoires optionnels

• Kit boîte de jonction en fonte sous pression pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R [modèle 0984]
• Kit boîte de jonction métrique en fonte sous pression avec bloc de connexion pour 33A, 34R, 42A, 42R et 48R [modèle 1984]
• Condensateur; boîtier plastique; 7.5MFD 370V [Réf 49401154]
• Grande boîte de jonction en fonte sous pression pour moteurs et motoréducteurs 34R, 42R, 48R, 42R-FX, 33A, 42A [modèle 0986]

Caractéristiques standard

• Filetages de montage métriques et dimensions d'arbre d'entraînement métriques
• Indice d'étanchéité totalement fermé IP-20
• Refroidi par ventilateur pour puissance de sortie élevée
• Système d'isolation Classe B utilisé dans des limites de Classe A pour prolonger la durée de vie des enroulements et du lubrifiant
• Anneau central et flasques en aluminium pour une haute efficacité thermique et un poids réduit
• Boîtier de réduction non ventilé
• Joints d'étanchéité type lèvre industriels sur arbres moteur et arbre de sortie
• Roulements à aiguilles sur l'ensemble pour augmenter la capacité de charge radiale et la durée de vie
• Engrenage lubrifié en permanence avec huile pour longue durée de vie
• Roue vis en bronze pour haute résistance aux chocs
• Vis sans fin durcie et rectifiée pour résistance et longévité

Spécifications techniques

• Vitesse (tr/min): 65
• Couple nominal (Nm): 9,0
• Couple nominal (lb-in): 80
• Puissance (Watts): 100
• Puissance (HP): 1/7.5
• Tension (V): 230
• Hz: 50
• Phases: 1
• Courant (A): 0.83
• Rapport de réduction: 20
• Charge radiale (N): 800
• Charge radiale (lbs): 180
• Longueur XH (mm): 260
• Longueur XH (inch): 10.25
• Poids (kg): 7.3
• Poids (lbs): 16.3
• Schéma de connexion: 07410021
• Référence condensateur: 49401154
• Type de produit: 42R5BFCI-5N
• HPDecimal: 0.1333
