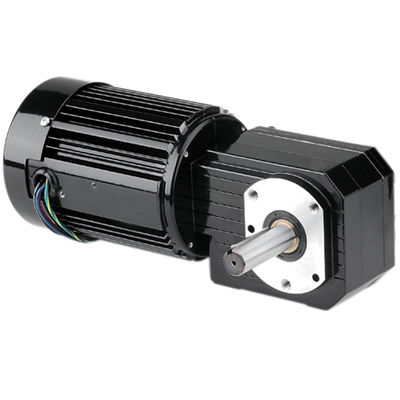

Motoréducteur AC Model 1262

monophaséà vis sans finà engrenage hélicoïdal

Présentation Moteur à engrenages à angle droit à courant alternatif de la série 42R-GB métrique, modèle 1262, de Bodine Electric. Moteur à engrenages à angle droit compact, conçu pour un montage métrique et des dimensions d'arbre d'entraînement métriques. Destiné à un fonctionnement en courant alternatif monophasé, avec engrenage intégré et carter d'engrenage lubrifié à vie. Caractéristiques techniques (tableau) Vitesse (tr/min) : 12 Couple nominal (Nm) : 33 Couple nominal (lb-in) : 290 Puissance (watts) : 100 Puissance (HP) : 1/7,5 Volt : 230 Hz : 50 Phases : 1 Ampères : 0,78 Rapport de réduction : 120 Charge radiale (N) : 900 Charge radiale (lb) : 200 Longueur XH (mm) : 294 Longueur XH (pouces) : 11,57 Poids (kg) : 8 Poids (lb) : 17,5 Schéma de raccordement : 07410021 Référence du condensateur : 49401154 Type de produit : 42R5BFCI-GB HP décimal : 0,1333 Caractéristiques standard

• Filetages de montage métriques et dimensions métriques de l'arbre d'entraînement.
• Boîtier entièrement fermé, indice de protection IP-20.
• Refroidissement par ventilateur pour une puissance de sortie élevée.
• Système d’isolation de classe « B » fonctionnant dans les limites de la classe « A » afin de prolonger la durée de vie des enroulements et du lubrifiant.
• Bague centrale et flasques en aluminium pour un rendement thermique élevé et un poids réduit.
• Carter d'engrenages non ventilé.
• Joints industriels à lèvre sur le moteur et les arbres de sortie.
• Roulements sur l'ensemble du système pour une capacité de charge radiale accrue et une longue durée de vie.
• Engrenages lubrifiés en permanence à l'huile pour une longue durée de vie.
• Engrenage de sortie hélicoïdal trempé pour un fonctionnement silencieux et un couple de sortie élevé.
• Engrenage à vis sans fin en bronze pour une résistance élevée aux chocs.
• Engrenage à vis sans fin trempé et rectifié pour plus de robustesse et une longue durée de vie.

Accessoires en option

• Kit de boîte à bornes moulée sous pression pour les moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R [modèle 0984]
• Kit de boîte à bornes métrique moulée sous pression avec bloc de bornes pour les moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R [modèle 1984]
• Condensateur ; type boîtier en plastique ; 7,5 MFD 370 V [Référence 49401154]
• Grand kit de boîte à bornes moulée sous pression pour les moteurs et motoréducteurs 34R, 42R, 48R, 42R-FX, 33A et 42A [modèle 0986]

Documents disponibles

• Dessins CAO : PDF, DWG, STEP (ressources CAO spécifiques au produit disponibles)
• Schéma de câblage : PDF (référence du schéma de raccordement 07410021)
• Fiches de données de sécurité : PDF (FDS associées disponibles)

Caractéristiques / spécifications techniques

• Modèle : 1262
• Série : Metric 42R-GB
• Vitesse : 12 tr/min
• Couple nominal : 33 Nm (290 lb-in)
• Puissance : 100 W (0,1333 HP / 1/7,5 HP)
• Tension : 230 V, 50 Hz, monophasé
• Intensité : 0,78 A
• Rapport de réduction : 120
• Capacité de charge radiale : 900 N (200 lbs)
• Longueur XH : 294 mm (11,57 in)
• Poids : 8 kg (17,5 lbs)
• Référence du schéma de raccordement : 07410021
• Référence du condensateur : 49401154
• Type de produit : 42R5BFCI-GB
