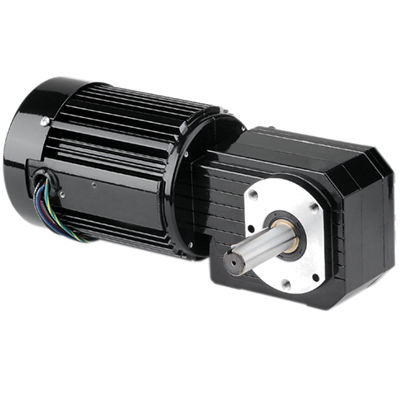

Motoréducteur AC Model 1264

monophaséà vis sans finà engrenage hélicoïdal

Produit
Modèle 1264 de la gamme Metric 42R-GB, réducteur- moteur AC à angle droit monophasé. Réducteur conçu pour montage métrique et arbre d'entraînement métrique, adapté aux applications industrielles nécessitant une transmission de puissance compacte en angle droit.

Spécifications
Vitesse (tr/min): 7,4
Couple nominal (Nm): 42
Couple nominal (lb-in): 375
Puissance (W): 100
Puissance (HP): 1/7.5
Tension: 230 V
Hz: 50
Phases: 1
Courant: 0,78 A
Rapport de vitesse: 190
Charge radiale (N): 900
Charge radiale (lbs): 200
Longueur XH (mm): 294
Longueur XH (pouce): 11.57
Masse (kg): 8
Masse (lbs): 17.5
Schéma de connexion: 07410021
Référence condensateur: 49401154
Type de produit: 42R5BFCI-GB
HPDecimal: 0.1333

Caractéristiques standard

• Filetages de montage métriques et dimensions d'arbre métriques.
• Boîtier totalement fermé, indice de protection IP-20.
• Refroidissement par ventilateur pour forte puissance de sortie.
• Système d'isolation de classe B exploité dans les limites de classe A pour prolonger la durée de vie des bobinages et des lubrifiants.
• Anneau central et flasques en aluminium pour haute efficacité thermique et faible poids.
• Boîtier de roues non ventilé.
• Joints à lèvres industriels sur arbres moteur et de sortie.
• Roulements sur l'ensemble pour augmenter la capacité de charge radiale et la longévité.
• Engrenage lubrifié en permanence avec huile pour longue durée de vie.
• Engrenage de sortie hélicoïdal trempé pour fonctionnement silencieux et couple élevé.
• Roue vis en bronze pour grande capacité aux chocs.
• Vis sans fin trempée et rectifiée pour solidité et longévité.

Accessoires optionnels

• Kit boîtier de bornes en alliage moulé pour moteurs et réducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984).
• Kit boîtier de bornes métrique en alliage moulé avec borne pour 33A, 34R, 42A, 42R et 48R (modèle 1984).
• Condensateur, boîtier plastique, 7.5MFD 370V (réf. 49401154).
• Grand kit boîtier de bornes en alliage moulé pour 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986).

CAO et câblage
Plans CAO disponibles en plusieurs formats (PDF, DWG, STEP). Schéma de câblage disponible (référence schéma de connexion 07410021).

Caractéristiques / Spécifications techniques

• Série: Metric 42R-GB Series AC Right Angle Gearmotor.
• Modèle: Model 1264.
• Vitesse: 7,4 tr/min.
• Couple nominal: 42 Nm (375 lb-in).
• Puissance: 100 W (1/7.5 HP; HPDecimal 0.1333).
• Tension: 230 V, 50 Hz, monophasé.
• Courant: 0,78 A.
• Rapport de vitesse: 190.
• Capacité de charge radiale: 900 N (200 lbs).
• Longueur XH: 294 mm (11.57 in).
• Poids: 8 kg (17.5 lbs).
• Référence schéma de connexion: 07410021.
• Référence condensateur: 49401154.
• Type de produit: 42R5BFCI-GB.
